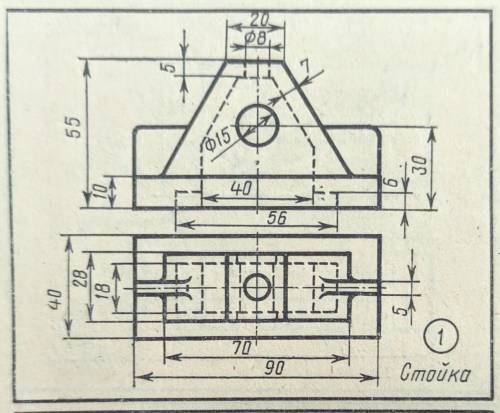

Чтобы выполнить фронтальный разрез в данном чертеже, мы должны представить объект в виде двух половинок - одну половинку, которую мы видим на чертеже, и вторую половинку, которая находится за ней. Для этого мы будем проводить вертикальную линию, проходящую через середину объекта.
Процесс выполнения фронтального разреза будет следующим:
Шаг 1: Отметьте середину объекта
Взглянув на чертеж, мы можем заметить, что проходящая вертикальная линия, которую мы проведем, проходит через середину объекта по горизонтали. Мы проведем линию примерно посередине между двумя симметричными элементами на рисунке.
Шаг 2: Проведение вертикальной линии
Используя линейку или другой инструмент для рисования прямых линий, проведите вертикальную линию от верхней части объекта до нижней части объекта. Эта линия будет проходить через середину объекта, которую мы отметили на предыдущем шаге.
Шаг 3: Отметьте, какая часть объекта должна быть видна
На чертеже обозначьте, какая часть объекта должна быть видна после выполнения разреза. Обычно это обозначается штриховкой или различными цветами. На данном чертеже все, что находится слева от проведенной вертикальной линии, должно быть видно после разреза.
Шаг 4: Оформление разреза
Чтобы выделить разрез, нарисуйте его на чертеже, используя точечную линию и указывая его направление. Не забудьте обозначить, какая часть объекта должна быть видна после выполнения разреза.
Шаг 5: Добавление пояснений
Если необходимо, добавьте пояснения или текст к разрезу, чтобы сделать его более понятным. Вы можете указать направление взгляда (сверху, снизу) или добавить какую-либо информацию об объекте.
В итоге вы должны получить чертеж с проведенной вертикальной линией, обозначающей фронтальный разрез, а также обозначение, какая часть объекта будет видна после выполнения разреза.
Надеюсь, это объяснение поможет вам выполнить фронтальный разрез в данном чертеже. Если у вас возникнут еще вопросы, не стесняйтесь задавать их.
