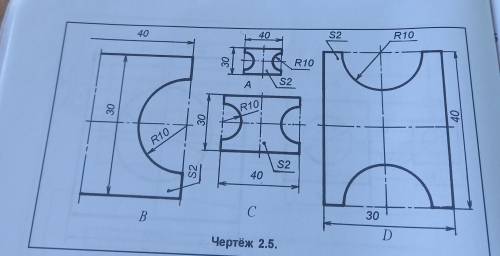

"Прокладка" изображена в различных масштабах например на чертеже 2.5, C изображена в масштабе 1:1 Определите масштаб прокладок A, B, D. Это по черчению

Объяснение:

Измеряем линейкой размер на чертеже и сравниваем с номинальным размером, указанным на чертеже.

Измеренные мной размеры могут отличаться от Ваших измерений, т.к. картинка в задании с искажениями.

А

Номинальный размер длины детали = 40 мм

Длина на чертеже при измерении = 20 мм

Номинальный размер больше измеренного размера в 2 раза (40:20=2), следовательно, масштаб 1:2 (уменьшение в 2 раза)

В

Номинальный размер радиуса = 10 мм

Радиус на чертеже = 25 мм

Измеренный размер больше номинального размера в 2,5 раза (25:10=2,5), следовательно, масштаб 2,5:1 (увеличение в 2,5 раза)

С

Номинальный размер длины детали = 40 мм

Длина на чертеже = 40 мм

Размеры равны, следовательно, масштаб 1:1

D

Номинальная ширина детали = 30 мм

Ширина на чертеже при измерении = 60 мм

Измеренный размер больше номинального размера в 2 раза (60:30=2), следовательно, масштаб 2:1 (увеличение в 2 раза)
