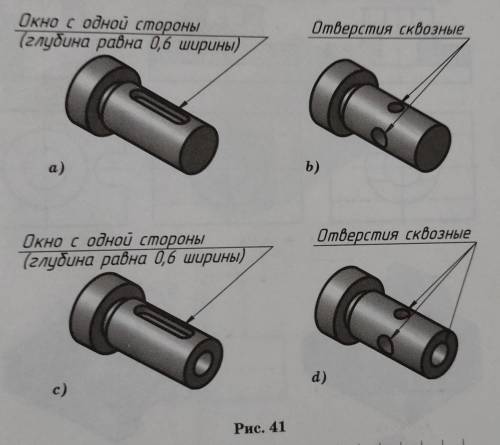

Выполните на формате A5 (раз- мер формата: 148 х 210 мм; размер внутренней рамки: 138 x 185 мм) по заданию учителя с натуры или по на глядному изображению (рис. 41, a-d) эскиз детали. Выявите поперечную форму детали сечением. Обозначьте его, если нужно. Нанесите размеры.
Задание учителя предлагает выполнить на формате A5 эскиз детали с заданной поперечной формой сечения. Необходимо также обозначить данную форму сечения и нанести размеры.
Шаг 1: Подготовка рабочего листа
Возьмите лист бумаги формата A5 (148 х 210 мм) и нарисуйте внутреннюю рамку соответствующего размера (138 х 185 мм).
Шаг 2: Изучение изображения
Теперь проведите внимательный анализ изображения, чтобы понять, какая форма имеет поперечное сечение детали.
Шаг 3: Рисование эскиза
На листе бумаги внутри рамки начните рисовать эскиз детали в соответствии с заданным сечением. Используйте твердый карандаш или черный фломастер для четких и контрастных линий. Старайтесь сохранить пропорции и сходство с изображением, которое дано в задании.
Шаг 4: Обозначение поперечной формы сечения
После завершения эскиза определите, какая именно форма имеет поперечное сечение детали. Например, это может быть круг, прямоугольник, треугольник и т.д. Обведите контур сечения детали и напишите обозначение формы рядом с ним.
Шаг 5: Нанесение размеров
Теперь возьмите линейку и мерной инструмент (например, циркуль) и начните наносить размеры на эскиз. Измерьте длину, ширину и другие необходимые параметры детали и отметьте их на соответствующих местах на эскизе.
Шаг 6: Проверка и завершение работы
После нанесения размеров тщательно проверьте эскиз на наличие ошибок или неправильных размеров. Убедитесь, что все размеры четко видны и понятны. Если обнаружены ошибки, исправьте их.
Важно отметить, что в данном случае на изображении рисунка 41, a-d форма поперечного сечения детали по заданию учителя не указана явно, поэтому вам следует анализировать изображение и выявить данную форму самостоятельно. Возможно, придется обратиться к дополнительным объяснениям учителя или материалам учебника для выяснения этой формы.
По завершении всех шагов проверьте свою работу на соответствие заданию и приведенным выше инструкциям. Помните, что решение данной задачи требует внимательности, точности и соблюдения пропорций.
Шаг 1: Подготовка рабочего листа
Возьмите лист бумаги формата A5 (148 х 210 мм) и нарисуйте внутреннюю рамку соответствующего размера (138 х 185 мм).
Шаг 2: Изучение изображения
Теперь проведите внимательный анализ изображения, чтобы понять, какая форма имеет поперечное сечение детали.
Шаг 3: Рисование эскиза
На листе бумаги внутри рамки начните рисовать эскиз детали в соответствии с заданным сечением. Используйте твердый карандаш или черный фломастер для четких и контрастных линий. Старайтесь сохранить пропорции и сходство с изображением, которое дано в задании.
Шаг 4: Обозначение поперечной формы сечения
После завершения эскиза определите, какая именно форма имеет поперечное сечение детали. Например, это может быть круг, прямоугольник, треугольник и т.д. Обведите контур сечения детали и напишите обозначение формы рядом с ним.
Шаг 5: Нанесение размеров
Теперь возьмите линейку и мерной инструмент (например, циркуль) и начните наносить размеры на эскиз. Измерьте длину, ширину и другие необходимые параметры детали и отметьте их на соответствующих местах на эскизе.
Шаг 6: Проверка и завершение работы
После нанесения размеров тщательно проверьте эскиз на наличие ошибок или неправильных размеров. Убедитесь, что все размеры четко видны и понятны. Если обнаружены ошибки, исправьте их.
Важно отметить, что в данном случае на изображении рисунка 41, a-d форма поперечного сечения детали по заданию учителя не указана явно, поэтому вам следует анализировать изображение и выявить данную форму самостоятельно. Возможно, придется обратиться к дополнительным объяснениям учителя или материалам учебника для выяснения этой формы.
По завершении всех шагов проверьте свою работу на соответствие заданию и приведенным выше инструкциям. Помните, что решение данной задачи требует внимательности, точности и соблюдения пропорций.
