3) Вид спереди с фронтальным разрезом, вид слева с местным разрезом, вид сверху и горизонтальный разрез А-А.
4) Корпус 1 шт., крышка 1 шт., винт 1 шт. и пружина 1 шт.
5) 1 - корпус ( Деталь, состоящая из трёх цилиндров разного диаметра. В нижнем цилиндре есть выемка в форме усечённого конуса и 4 сквозных отверстия. В среднем цилиндре сверху есть цилиндрическая выемка, а по бокам 4 опоры. В среднем и малом цилиндрах есть вертикальное сквозное цилиндрическое отверстие.)
2 - крышка ( Деталь состоит и двух цилиндров разных диаметров и четырёхугольной призмы с скруглёнными углами. На крупном цилиндре есть цилиндрической формы выемка и 4 горизонтальных цилиндрических сквозных отверстия. Внутри маленького и крупного цилиндров есть по центру цилиндрическая выемка с резьбой для винтового соединения. В верхней части детали по углам призмы есть 4 вертикальных сквозных цилиндрических отверстия.
3 - винт с шестигранной головкой и резьбой на высоту 1/3 высоты стержня.
4 - Пружина с цилиндрическим профилем в разрезе.
6) Корпус и 4 опоры - неподвижное соединение.
Корпус и винт, корпус и крышка, корпус и пружина, крышка и пружина - подвижные соединения.

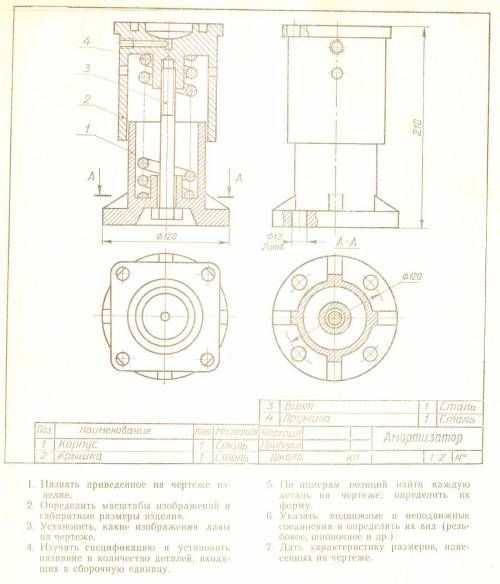

1) Амортизатор
2) 1:2
3) Вид спереди с фронтальным разрезом, вид слева с местным разрезом, вид сверху и горизонтальный разрез А-А.
4) Корпус 1 шт., крышка 1 шт., винт 1 шт. и пружина 1 шт.
5) 1 - корпус ( Деталь, состоящая из трёх цилиндров разного диаметра. В нижнем цилиндре есть выемка в форме усечённого конуса и 4 сквозных отверстия. В среднем цилиндре сверху есть цилиндрическая выемка, а по бокам 4 опоры. В среднем и малом цилиндрах есть вертикальное сквозное цилиндрическое отверстие.)
2 - крышка ( Деталь состоит и двух цилиндров разных диаметров и четырёхугольной призмы с скруглёнными углами. На крупном цилиндре есть цилиндрической формы выемка и 4 горизонтальных цилиндрических сквозных отверстия. Внутри маленького и крупного цилиндров есть по центру цилиндрическая выемка с резьбой для винтового соединения. В верхней части детали по углам призмы есть 4 вертикальных сквозных цилиндрических отверстия.
3 - винт с шестигранной головкой и резьбой на высоту 1/3 высоты стержня.
4 - Пружина с цилиндрическим профилем в разрезе.
6) Корпус и 4 опоры - неподвижное соединение.
Корпус и винт, корпус и крышка, корпус и пружина, крышка и пружина - подвижные соединения.
Крышка и винт - винтовое соединение.
7) На чертеже представлены габаритные размеры:
длина 120 мм, ширина 120 мм, высота 210 мм.
Очень надеюсь, что смогла вам .
