Чертежи выполнены от руки с сохранением пропорций на глаз.

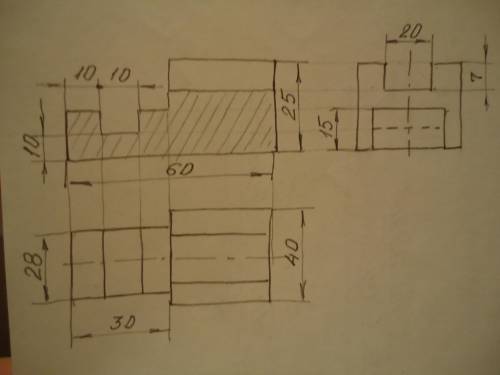

Для первой детали выполнен фронтальный разрез.

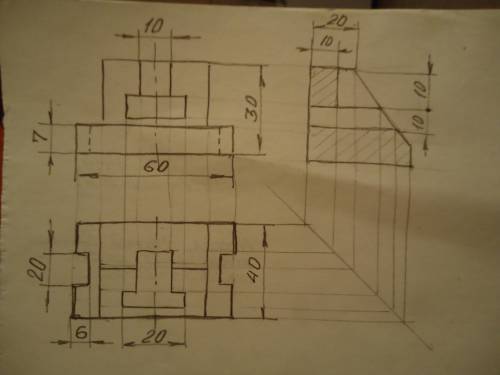

Для второй детали выполнен профильный разрез, хотя вы просили горизонтальный. Мне кажется, что профильный нужнее, чем горизонтальный, т.к. горизонтальной плоскости симметрии у детали нет, а выбирать её произвольно по высоте не очень удобно.
Горизонтальный разрез можно сделать, если учитель показал, где надо рассечь деталь.
Чертежи деталей из трёх проекций см. на фото.
Объяснение:
Чертежи выполнены от руки с сохранением пропорций на глаз.
Для первой детали выполнен фронтальный разрез.
Для второй детали выполнен профильный разрез, хотя вы просили горизонтальный. Мне кажется, что профильный нужнее, чем горизонтальный, т.к. горизонтальной плоскости симметрии у детали нет, а выбирать её произвольно по высоте не очень удобно.
Горизонтальный разрез можно сделать, если учитель показал, где надо рассечь деталь.
Надеюсь, что смогла вам .
