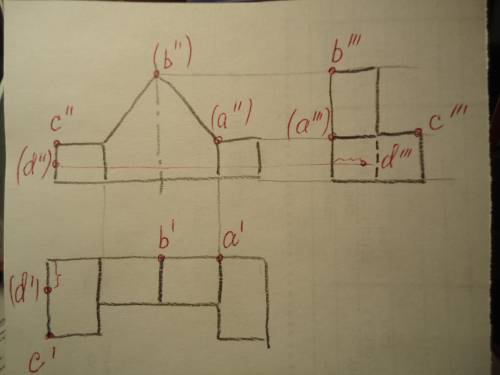

Чертёж с проекциями точек А, В, С и D см. на фото.
Объяснение:

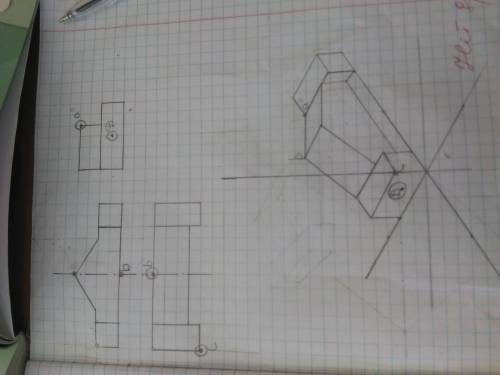

Если изометрия детали верна, то чертёж надо исправить.
Чтобы чертёж соответствовал изометрии детали, я внесла поправки в чертёж из трёх проекций.
Для нахождения проекций точек я воспользовалась объёмным изображением детали и положением точек на нём. Правда они должны были быть нанесены заглавными буквами: А, B, C и D.
Если точка не видна, то её проекцию берут в круглые скобки.
Для нахождения проекции точки Д на виде слева я отметила расстояние на виде сверху фигурной скобкой и отступила это расстояние на виде слева, получила точку d¹¹¹.
Чертёж с проекциями точек А, В, С и D см. на фото.
Объяснение:
Если изометрия детали верна, то чертёж надо исправить.
Чтобы чертёж соответствовал изометрии детали, я внесла поправки в чертёж из трёх проекций.
Для нахождения проекций точек я воспользовалась объёмным изображением детали и положением точек на нём. Правда они должны были быть нанесены заглавными буквами: А, B, C и D.
Если точка не видна, то её проекцию берут в круглые скобки.
Для нахождения проекции точки Д на виде слева я отметила расстояние на виде сверху фигурной скобкой и отступила это расстояние на виде слева, получила точку d¹¹¹.
Надеюсь, что смогла вам .
