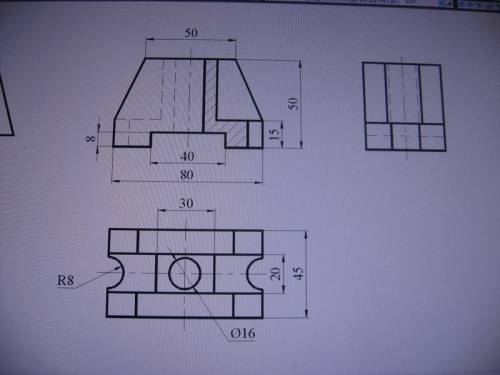

ГОСТ 2.305-68 , п. 3.7. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на и том же одном листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.
Обнаружила свои ошибки на виде сверху и убрала невидимые линии на главном виде - исправила, извините.
Указала секущую плоскость - но этого делать НЕ НУЖНО, см. пункт из ГОСТа.

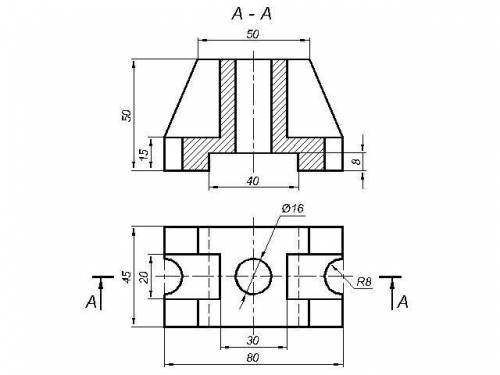

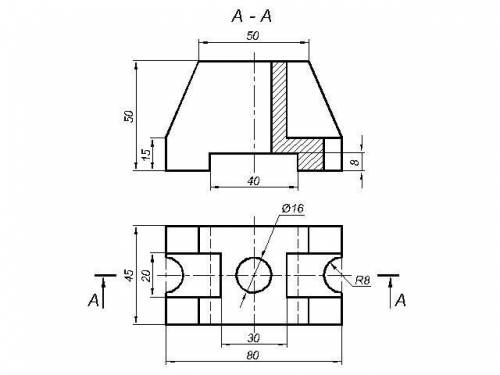

Добавила второй чертеж с простым разрезом, и тоже обозначать не нужно.
Объяснение:
ГОСТ 2.305-68 , п. 3.7. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на и том же одном листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.
Обнаружила свои ошибки на виде сверху и убрала невидимые линии на главном виде - исправила, извините.
Указала секущую плоскость - но этого делать НЕ НУЖНО, см. пункт из ГОСТа.
Добавила второй чертеж с простым разрезом, и тоже обозначать не нужно.
