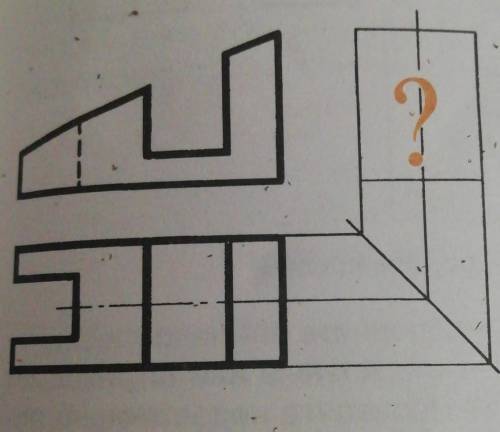

Хорошо, я готов помочь вам с этим вопросом. Изометрическая проекция - это вид графического изображения, который позволяет изобразить объекты в трехмерном пространстве на двухмерной поверхности. В данном случае, нам нужно начертить данный объект в изометрической проекции.
Для начала, давайте разберемся, как происходит изометрическая проекция. Она основывается на том, что все главные оси координат (x, y, z) отклонены от вертикального и горизонтального направлений на одинаковый угол (обычно 30 градусов). Таким образом, все стороны объекта будут отображаться в точности в масштабе 1:1.
Теперь перейдем к решению задачи. Чтобы начертить данный объект в изометрической проекции, мы будем следовать следующим шагам:
1. Нарисуйте горизонтальную линию, которая будет основой для изображения объекта.
2. Проведите две вертикальные линии с каждой стороны основы. Длина этих линий будет соответствовать длине боковых сторон объекта.
3. Продолжайте линии из предыдущего шага вверх до нужной высоты, чтобы получить переднюю и заднюю стороны объекта.
4. Соедините верхние части передней и задней сторон объекта горизонтальными линиями.
5. Воспользуйтесь размерами, указанными на изображении, чтобы правильно пропорционально отобразить ширины, высоту и глубину объекта. Не забудьте учесть углы и закругления, если они указаны.
6. Закончите рисунок, добавив какие-либо дополнительные детали, если они присутствуют на оригинальном изображении.
Вот, пошаговое решение для начертания данного объекта в изометрической проекции. Учтите, что это общее описание процесса, и некоторые детали могут отличаться в зависимости от конкретного изображения и требований задачи.
Объяснение:

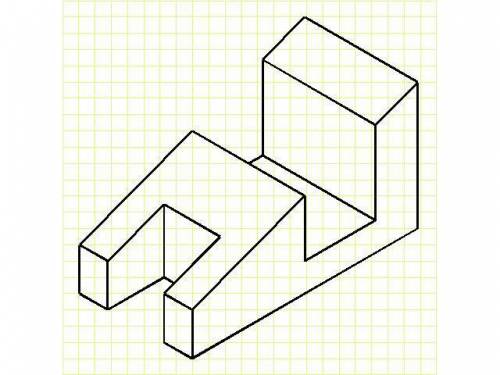

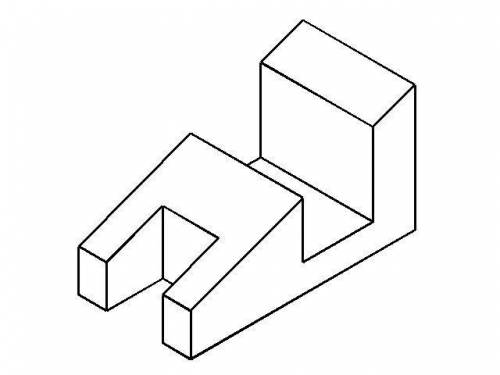

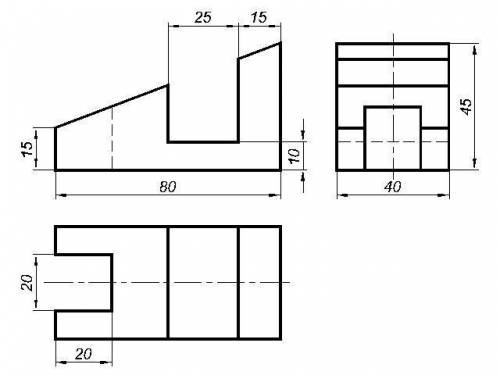

На третьем чертеже указала размеры, по которым строилась изометрия детали.
Для начала, давайте разберемся, как происходит изометрическая проекция. Она основывается на том, что все главные оси координат (x, y, z) отклонены от вертикального и горизонтального направлений на одинаковый угол (обычно 30 градусов). Таким образом, все стороны объекта будут отображаться в точности в масштабе 1:1.
Теперь перейдем к решению задачи. Чтобы начертить данный объект в изометрической проекции, мы будем следовать следующим шагам:
1. Нарисуйте горизонтальную линию, которая будет основой для изображения объекта.
2. Проведите две вертикальные линии с каждой стороны основы. Длина этих линий будет соответствовать длине боковых сторон объекта.
3. Продолжайте линии из предыдущего шага вверх до нужной высоты, чтобы получить переднюю и заднюю стороны объекта.
4. Соедините верхние части передней и задней сторон объекта горизонтальными линиями.
5. Воспользуйтесь размерами, указанными на изображении, чтобы правильно пропорционально отобразить ширины, высоту и глубину объекта. Не забудьте учесть углы и закругления, если они указаны.
6. Закончите рисунок, добавив какие-либо дополнительные детали, если они присутствуют на оригинальном изображении.
Вот, пошаговое решение для начертания данного объекта в изометрической проекции. Учтите, что это общее описание процесса, и некоторые детали могут отличаться в зависимости от конкретного изображения и требований задачи.
