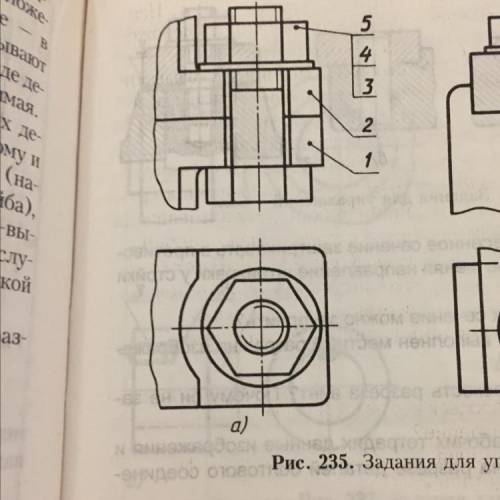

Для начала, давайте разберемся, что такое болтовое соединение. Болтовое соединение - это соединение двух деталей с помощью болта и гайки. В данном случае, на рисунке мы видим болт, гайку и две детали, которые нужно соединить.
Чтобы начертить данные изображения в рабочей тетради, нам понадобится линейка, карандаш и лист бумаги.
1. Начертите две горизонтальные линии, которые будут представлять плоскости деталей. Возьмите лист бумаги и поставьте его горизонтально. На верхней части листа проведите горизонтальную линию, а на нижней части - еще одну горизонтальную линию, параллельную первой.
2. Нанесите изображения деталей болтового соединения. Возьмите рисунок, который дан в задании, и перенесите его на обе горизонтальные линии, соответственно, верхнюю и нижнюю. Обведите контур каждой детали с помощью карандаша.
3. Теперь перейдем к штриховке разреза деталей. Разрез на рисунке обозначен вертикальной линией, которая идет через центр болта. Возьмите линейку и проведите прямую вертикальную линию через центр болта, начиная от верхней линии и заканчивая нижней линией. Эта линия будет обозначать разрез деталей.
4. Начертите штриховку на разрезе деталей. Штриховка на рисунке обозначена чередующимися прерывистыми и непрерывными линиями на разрезе деталей. Возьмите карандаш и проведите параллельные прерывистые и непрерывные линии на разрезе деталей, начиная от одного края разреза и заканчивая другим краем.
Таким образом, вы закончили начертить данные изображения и нанести штриховку на разрезе деталей болтового соединения. Убедитесь, что все линии четкие и разметка соответствует рисунку.
Если у вас возникли дополнительные вопросы по решению задания, буду рад помочь!
