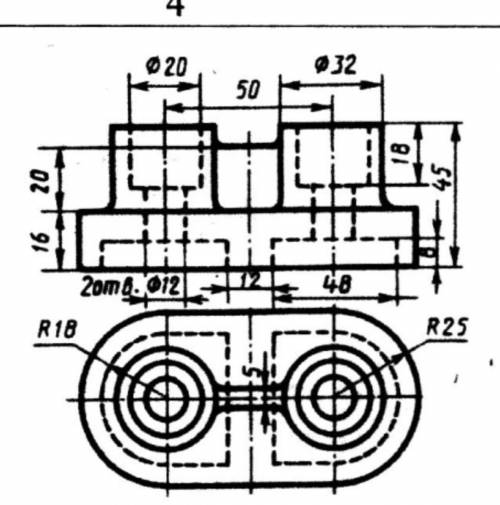

Инженерная графика. Работа в масштабе 1:1. Вид сверху (нижнее изображение) вычертите без изменения. Верхнее изображения (вид спереди) нужно изменить. При этом проекционная связь сохраняется. Размеры нанесите с учетом совмещения вида и разреза. на первой фотографии представлен пример выполнения, на второй фотографии то, что нужно выполнить

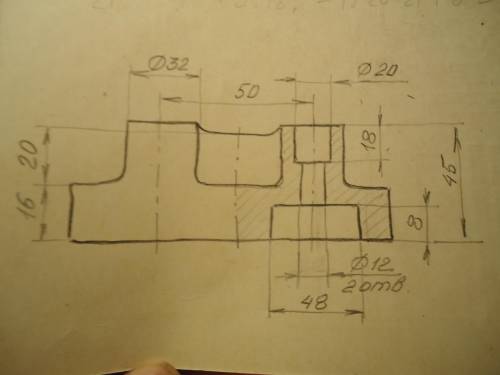

Эскиз вида спереди с соединением половины вида и половины разреза и проставленными размерами см. на фото.
Объяснение:
Изображение выполнялось от руки с сохранением пропорции на глаз. Штриховка соответствует материалу "Металлы и тв. сплавы".
Надеюсь, что смогла вам
