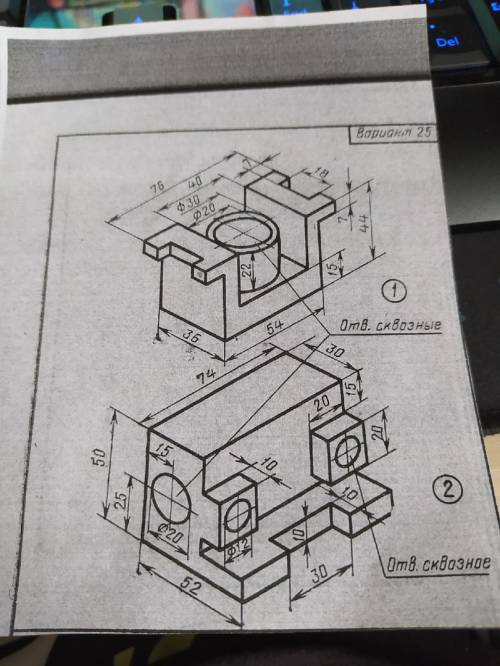

Добрый день! Чтобы ответить на ваш вопрос и построить чертеж модели по аксонометрической проекции в трех проекциях, нам необходимо сначала разобраться с аксонометрической проекцией.
Аксонометрическая проекция - это графический метод представления объектов на плоскости. Основные особенности аксонометрической проекции заключаются в том, что она сохраняет пропорции объектов вдоль всех координатных осей и не искажает их форму. Таким образом, аксонометрическая проекция позволяет нам видеть объекты трехмерного пространства на плоскости.
Теперь, давайте приступим к составлению чертежа модели по аксонометрической проекции в трех проекциях. Начнем с верхней проекции.
1. Верхняя проекция:
- На чертежной доске рисуем прямоугольник, соответствующий основанию модели. Делаем это, выполняя в точках A, B, C, D перпендикулярные предварительные прямые AD и BC. Продляем их за чертежную доску.
- По заданным размерам, на основании модели, отмечаем точки E, F и G на прямых AD и BC. Полученные точки EF и FG являются гранями модели.
- Проводим через точки E, F и G границы грани модели, получив тем самым верхнюю проекцию модели.
2. Фронтальная проекция:
- От центра верхней проекции, проводим вертикальный луч вниз под прямым углом к чертежной доске. Этот луч будет соответствовать высоте модели.
- От данной точки, откладываем длину одной из граней модели влево и вправо на чертежной доске и проводим границы грани модели, получив прямоугольник, соответствующий фронтальной проекции модели.
3. Боковая проекция:
- От вертикального луча во фронтальной проекции, проводим горизонтальные лучи вправо и влево, соответствующие ширине модели.
- Откладываем длину другой грани модели вверх и вниз на чертежной доске и проводим границы грани модели, получив прямоугольник, соответствующий боковой проекции модели.
Таким образом, мы построили чертеж модели по аксонометрической проекции в трех проекциях: верхней, фронтальной и боковой.
Надеюсь, ответ ясен и понятен. Если у вас возникнут дополнительные вопросы, я с радостью на них отвечу!
