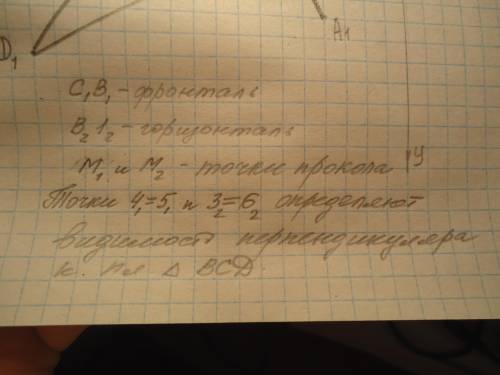

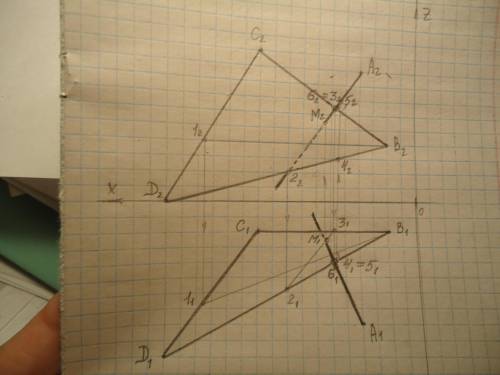

Построение чертежа и определение видимости см. на фото.
На чертеже видно, что ВС - горизонталь, поэтому не нужно дополнительно ставить точки там, где уже есть буквы.
На моём чертеже М₁ и М₂ - проекции точки прокола треугольника ВСD перпендикуляром АМ.
Из двух точек 4₂ и 5₂ вторая точка выше, и находится она на перпендикуляре А₂М₂, значит на виде сверху А₁М₁- видимый отрезок.
Из двух точек 3₁ и 6₁ вторая точка находится ближе и расположена на перпендикуляре А₁М₁, значит на виде спереди А₂М₂ - видимый отрезок.
Надеюсь, что смогла вам
