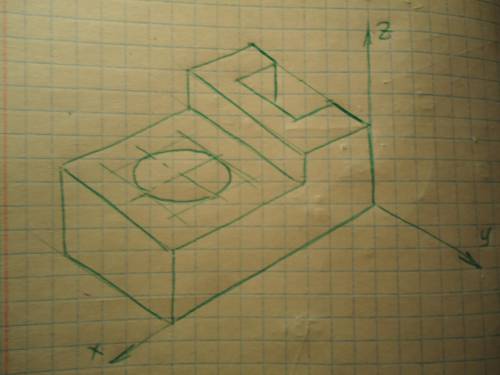

Построение изометрической проекции см. на фото.
Построение выполнялось от руки и с сохранением пропорций на глаз.
Сначала строите оси под углом 120°.
Затем повторяете фронтальную проекцию на плоскости ХZ.
Из всех вершин проводите линии параллельно оси У и отмеряете отрезки, равные ширине детали 40 мм.
Теперь можно строить вырез в верхней части и овал на горизонтальной поверхности с ромба.
Надеюсь, что смогла вам
