Я сначала не собиралась ставить размеры, думала сможете сами, потом всё таки пришлось проставлять всё.
Будете выполнять чертёж, ставьте разомкнутые линии со стрелками и буквами в последнюю очередь, выше и ниже проставленных размеров. У меня верхние разомкнутые линии стоят низковато, т.к. я их ставила до размеров.
У сечения А-А вверху окружность прерывается, а в остальных случаях окружность остаётся, т.к. секущей плоскостью разрезается тело вращения - цилиндрическое отверстие..

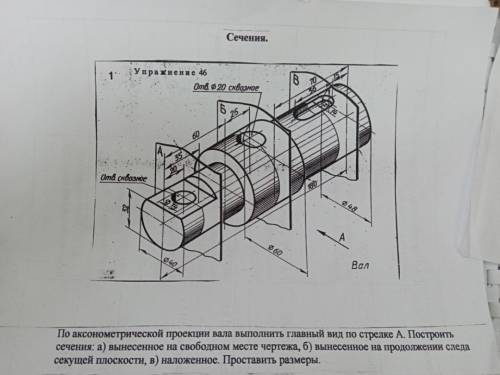

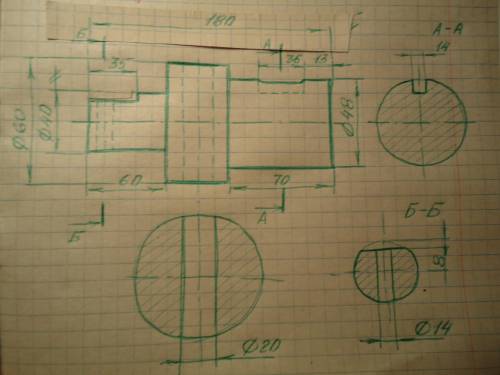

Построение чертежа с сечениями см. на фото.
Чертёж выполнен с сохранением пропорций на глаз.
Я сначала не собиралась ставить размеры, думала сможете сами, потом всё таки пришлось проставлять всё.
Будете выполнять чертёж, ставьте разомкнутые линии со стрелками и буквами в последнюю очередь, выше и ниже проставленных размеров. У меня верхние разомкнутые линии стоят низковато, т.к. я их ставила до размеров.
У сечения А-А вверху окружность прерывается, а в остальных случаях окружность остаётся, т.к. секущей плоскостью разрезается тело вращения - цилиндрическое отверстие..
Надеюсь, что смогла вам
