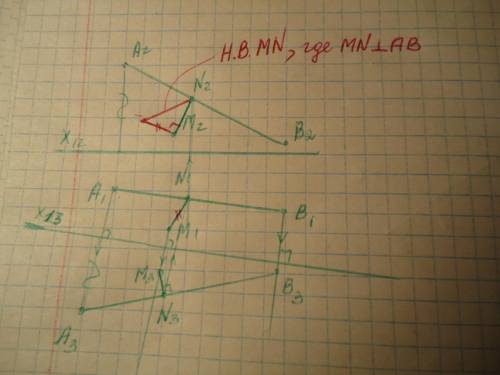

Построение перпендикуляра к АВ и определение его натуральной величины см. на фото.
Объяснение:
Сначала проводите плоскость параллельно А₁В₁ и получаете проекцию А₃В₃. Проводите перпендикуляр из М₃ к А₃В₃. Точку пересечения обозначим N₃.
Затем строим проекции N₁ и N₂.
Из конца проекции M₂N₂ (из точки М₂) строим прямой угол и откладываем катет, равный М₁N₁. Гипотенуза этого треугольника - натуральная величина расстояния от точки М до прямой АВ.
