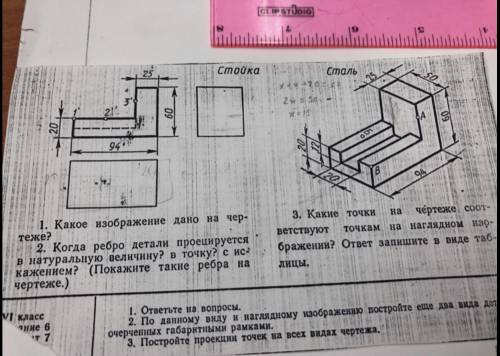

нужно сделать только 1 рисунок слева, та что плоская. масштаб вроде 1:1
никаких лишних слов, кто хочет халявные мимо! я жалобу подам. я выкладываю уже 2 раз потому что ответ так и не дали !
КТО ЗНАЕТ ДОБРЫЕ ЛЮДИ

1) На чертеже дана изометрическая проекция детали.

2) Ребро проецируется в натуральную величину, если оно параллельно плоскости проекций.

Ребро проецируется в точку, если оно перпендикулярно плоскости проекций.

Ребро проецируется с искажением, если оно общего положения, т.е. и не параллельно, и не перпендикулярно плоскости проекций.

3) Точка 1 соотв. В, точка 2 соотв. Б,  точка 3 соотв. А.

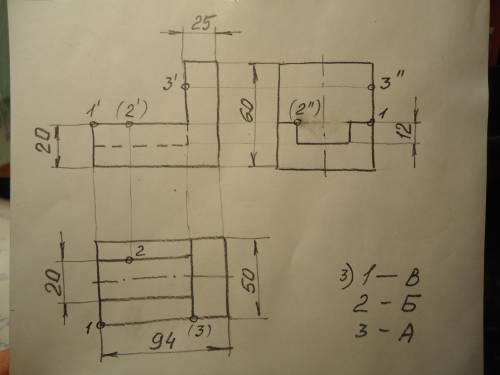

     На комплексном чертеже из трёх проекций некоторые проекции точек я заключила в скобки, т.к. они не видны.

Надеюсь, что смогла вам
