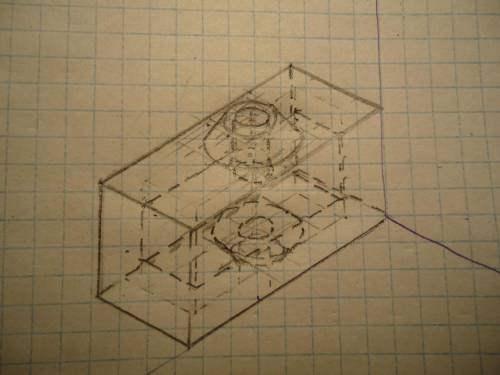

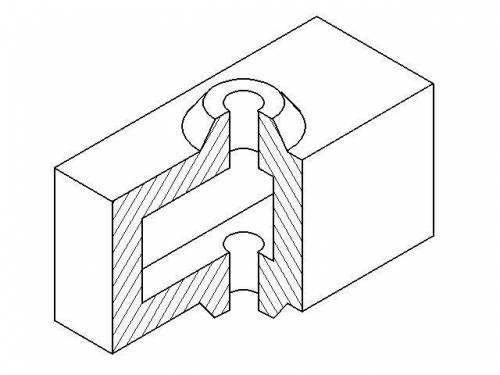

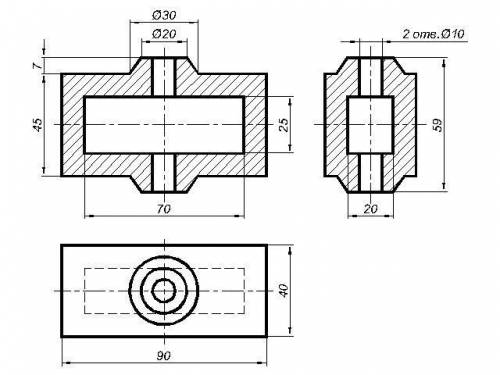

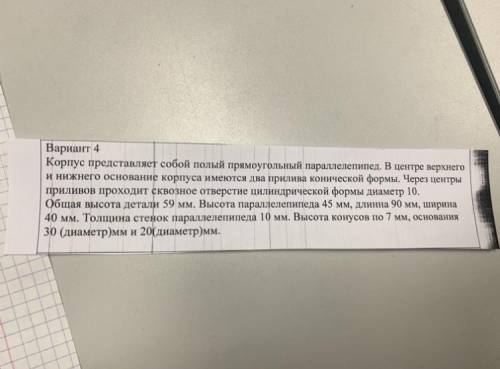

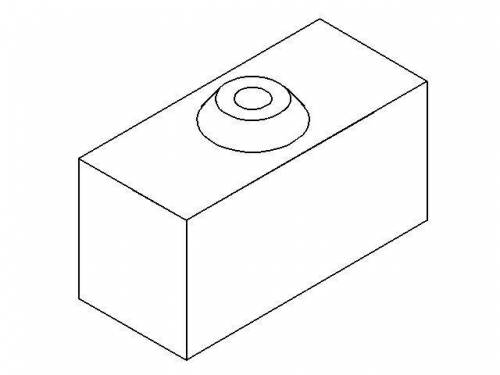

Изображение изометрии детали, указанной в текстовом описании,
см. на фото. Оно выполнялось в масштабе 1:2. Показаны невидимые линии, т.к внутри детали есть полость. Усечённые конусы имеют небольшую высоту, поэтому усечённый конус внизу детали остаётся невидимым.
Объяснение:
++++++++++++++++++++++
Изображение изометрии детали, указанной в текстовом описании,
см. на фото. Оно выполнялось в масштабе 1:2. Показаны невидимые линии, т.к внутри детали есть полость. Усечённые конусы имеют небольшую высоту, поэтому усечённый конус внизу детали остаётся невидимым.
Надеюсь, что вам.
