Объяснение:
Извините, но я не знаю какие разрезы изучаете.

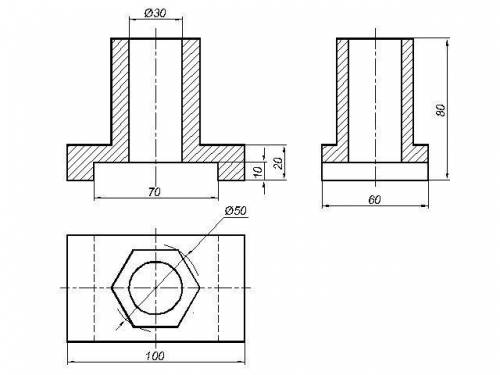

Первый чертеж - выполнены простые разрезы фронтальный и профильный.

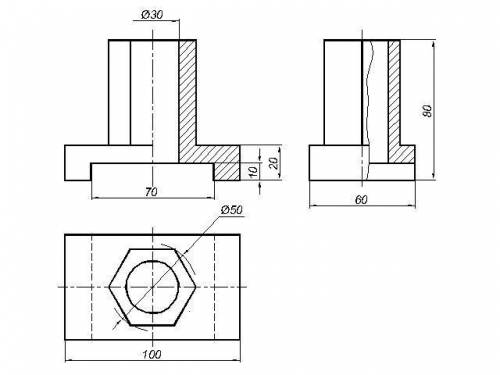

Второй чертеж - соединение 1/2 вида + 1/2 разреза.

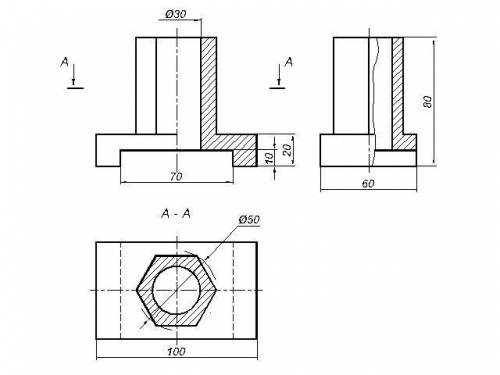

Делать горизонтальный разрез для этой детали нет смысла, но я сделала - см. третий чертеж.
