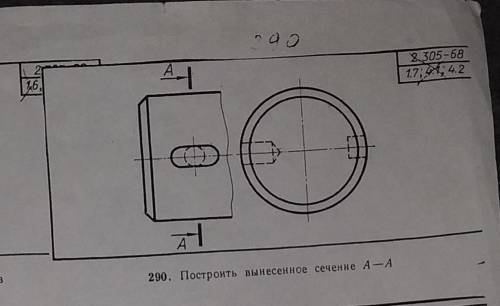

Задание по черчению на построение вынесенного сечения А-А.


Задание по черчению на построение вынесенного сечения А-А.

Ответ:
rusibragimova9
rusibragimova9
26.01.2021 20:16

На свободном месте чертежа выполняете сечение А-А.

Размер окружности такой же, как большая окружность на виде слева. Остальные размеры элементов также берёте с вида слева.

Слева на сечении контур окружности остаётся, т.к. рассекается секущей плоскостью тело вращения (цилиндр). Справа контур окружности прерывается, т.к. рассекается не тело вращения.

Чертёж выполнен от руки, но надеюсь, что вам.


Задание по черчению на построение вынесенного сечения А-А.
