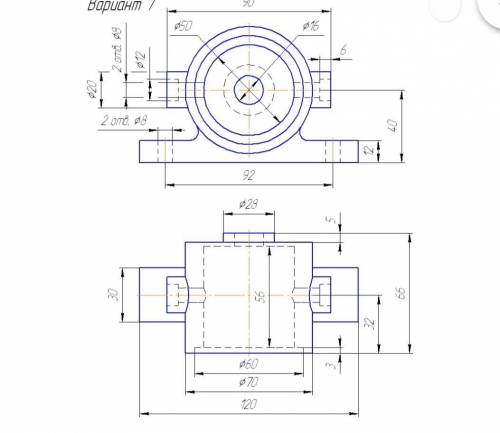

Дана фигура с двумя ракурсами нужно самой нарисовать 3-ий ракурс по данной фигуре,Я не могу понять как она должна выглядеть поэтому

Объяснение:

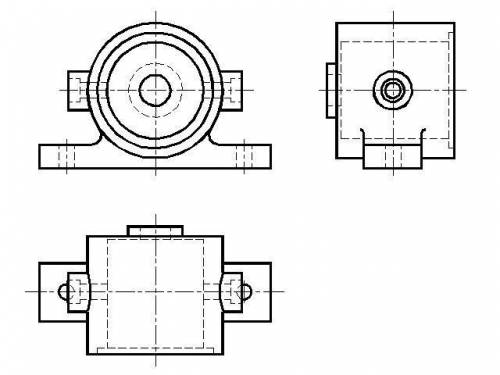

Первый чертеж - начертила вид слева и дочертила отверстия на виде сверху. Размеры указывать не стала, т.к. согласно ГОСТ размеры проставляют только по видимым линиям.

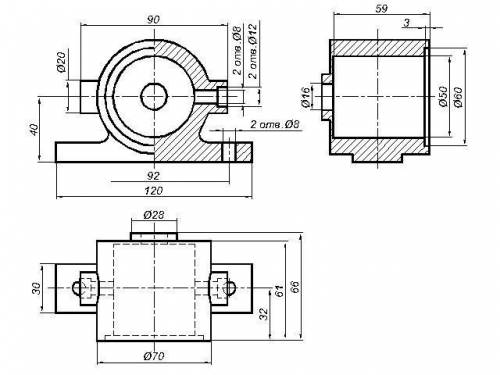

Второй чертеж выполнила по правилам черчения. Главный вид (спереди) начерчен как 1/2 вида + 1/2 фронтального разреза. А вид слева заменила профильным разрезом.

Выбирать ВАМ.

УДАЧИ!
