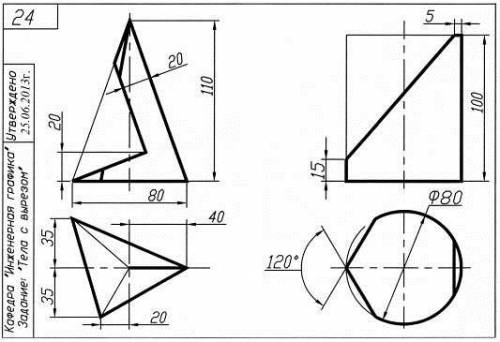

Чтобы начертить профильную проекцию каждого из двух чертежей, нам нужно знать определенные шаги и правила. Давайте начнем с объяснения, что такое профильная проекция.
Профильная проекция – это вид сбоку или с профиля предмета, то есть его изображение вдоль одной из осей. В данной задаче мы должны начертить профильную проекцию круглых деталей на чертежах.
Шаг 1: На каждом чертеже определите точку, из которой будем строить проекцию. Обозначим эти точки как О.
Шаг 2: Проведите вертикальную прямую линию из каждой точки О. Эта линия будет служить основанием для профильной проекции.
Шаг 3: Установите на вертикальной прямой линии, проведенной из точки О, масштаб высоты детали. Масштаб может быть указан в задаче или предлагаться на чертеже.
Шаг 4: Постройте профиль каждой детали, опираясь на эту вертикальную линию. Профиль может быть сложной формы, но в данной задаче, поскольку детали круглые, он будет иметь форму окружности.
Шаг 5: Закончите профиль, соединив его конец с нижней частью вертикальной линии.
Шаг 6: Повторите те же самые шаги для второго чертежа.
Обоснование: Рисование профильной проекции позволяет нам увидеть объект сбоку и получить представление о его форме и размере. Некоторые чертежи требуют наличия профильной проекции для точной визуализации предмета.
Надеюсь, эти пошаговые инструкции помогут вам начертить профильные проекции на каждом из двух чертежей. Если у вас возникнут еще какие-либо вопросы, не стесняйтесь задавать их!
