Диаграмма is в настоящее время называется h,s диаграмма воды и водяного пара.
По диаграмме можно определить соотношение относительной и абсолютной влажности воздуха при разных температурах, точку росы, а также рассчитать необходимую степень насыщения воздуха влагой для достижения желаемой температуры.
Но плотность воздуха по ней не определить.
По i,s диаграмме можно определить влагосодержание и парциальное давление водяного пара. Но точность определения не очень велика.
Решение предложенной задачи находится аналитически.
Абсолютная температура влажного воздуха равна:
T = 273 + t = 273 + 50 = 323K.
Для температуры t = 50°С по справочной таблице находим давление насыщенного водяного пара pн = 12344 Па. После этого рассчитываем парциальное давление пара в воздухе:
Парциальное давление водяного пара во влажном воздухе равно:
p(п) = (φ*pн)/100 = 60*12344/100 = 7406,4 Па.
Тогда парциальное давление сухого воздуха равно:
р(св) = 98000 - 7406,4 = 90593,6 Па.
Объём сухого воздуха составляет часть общего объёма в пропорции с паром: Vсв = V*( р(св)/( р(св) + р(п)) = 100*90593,6/98000 = 92,44245 м3.
Находим массу сухого воздуха по его плотности и объёму.
Диаграмма is в настоящее время называется h,s диаграмма воды и водяного пара.
По диаграмме можно определить соотношение относительной и абсолютной влажности воздуха при разных температурах, точку росы, а также рассчитать необходимую степень насыщения воздуха влагой для достижения желаемой температуры.
Но плотность воздуха по ней не определить.
По i,s диаграмме можно определить влагосодержание и парциальное давление водяного пара. Но точность определения не очень велика.
Решение предложенной задачи находится аналитически.
Абсолютная температура влажного воздуха равна:
T = 273 + t = 273 + 50 = 323K.
Для температуры t = 50°С по справочной таблице находим давление насыщенного водяного пара pн = 12344 Па. После этого рассчитываем парциальное давление пара в воздухе:
Парциальное давление водяного пара во влажном воздухе равно:
p(п) = (φ*pн)/100 = 60*12344/100 = 7406,4 Па.
Тогда парциальное давление сухого воздуха равно:
р(св) = 98000 - 7406,4 = 90593,6 Па.
Объём сухого воздуха составляет часть общего объёма в пропорции с паром: Vсв = V*( р(св)/( р(св) + р(п)) = 100*90593,6/98000 = 92,44245 м3.
Находим массу сухого воздуха по его плотности и объёму.
Плотность сухого воздуха:
ρ(св) = р(св)/(R(св)T) = 90593,6/(286,706*323) = 0,97827 кг/м3.
Для сухого воздуха Rс = 8,314462/0,029 =286,706 Дж/(кг•К)
Тогда m(св) = Vсв*ρ(св) = 92,44245*0,97827 = 90,4337 кг.

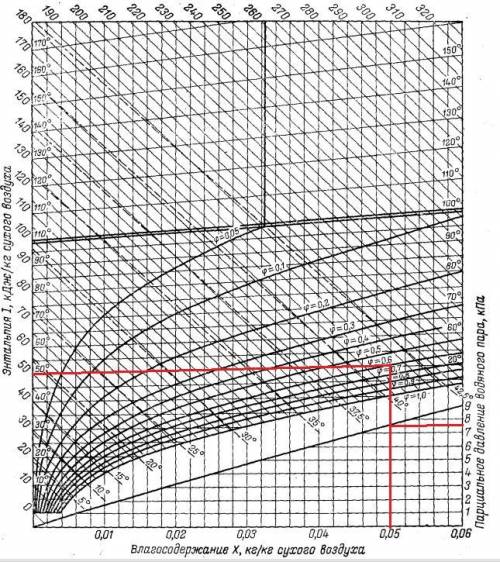

Для примера во вложении дана is диаграмма, красной линией показано определение d и h(нп).
