Добрый день! Рад, что вы обратились ко мне за помощью.

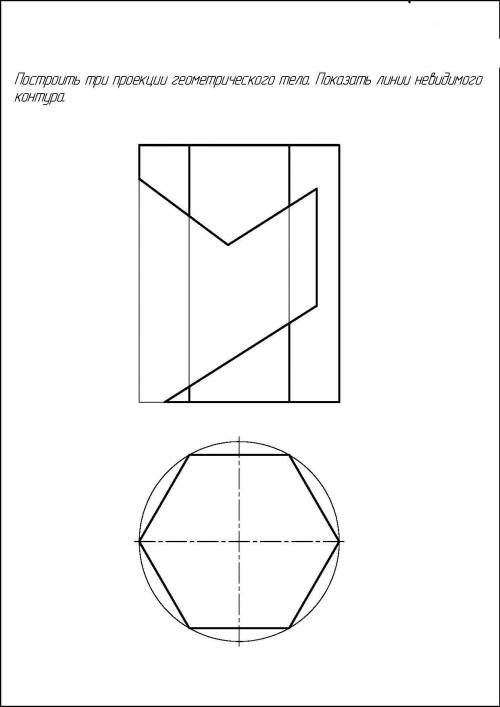

Для начала давайте разберемся, что такое проекция и как ее строить. Проекция - это изображение трехмерного объекта на плоскость. В данном случае нам нужно построить три проекции геометрического тела, которое изображено на рисунке.
Первая проекция называется планом. План - это проекция объекта на горизонтальную плоскость, которая находится ниже объекта. Построим план:
1. Нарисуем горизонтальную ось x и вертикальную ось y.
2. Начнем сначала сильно упрощать изображение тела, выделяя его базовые элементы. В данном случае у нас есть прямоугольник, который является основанием тела. Нарисуем этот прямоугольник.
3. Проекции ребер тела на плоскость плана - это линии, которые определяются пересечением ребер тела с этой плоскостью. Нарисуем эти линии. В данном случае это будут вертикальные отрезки, которые соединяют верхние и нижние ребра тела с горизонтальными осями. Цветом указываем невидимые контуры.
4. Назовем получившиеся точки на плоскости.
Теперь перейдем ко второй проекции, которая называется правосторонней проекцией (или проекцией на горизонтальную плоскость, которая находится справа от объекта). Построим ее:
1. Нарисуем горизонтальную ось x и вертикальную ось z, перпендикулярную оси x.
2. Теперь снова выделим базовые элементы тела. У нас есть прямоугольное основание и две прямоугольные призмы на его боках. Построим их на этой плоскости.
3. Проекции ребер тела на горизонтальную плоскость - это линии, которые определяются пересечением ребер тела с этой плоскостью. Нарисуем эти линии. В данном случае это будут горизонтальные отрезки, которые соединяют верхние и нижние ребра тела с вертикальной осью z. Цветом указываем невидимые контуры.
4. Назовем получившиеся точки на плоскости.
И, наконец, третья проекция - проекция на левостороннюю плоскость (или проекция на горизонтальную плоскость, которая находится слева от объекта). Построим ее:
1. Нарисуем горизонтальную ось x и вертикальную ось z, перпендикулярную оси x.
2. Снова выделим базовые элементы тела и построим их на данной плоскости.
3. Проекции ребер тела на горизонтальную плоскость - это линии, которые определяются пересечением ребер тела с этой плоскостью. Нарисуем эти линии. В данном случае это будут горизонтальные отрезки, которые соединяют верхние и нижние ребра тела с вертикальной осью z. Цветом указываем невидимые контуры.
4. Назовем получившиеся точки на плоскости.
Надеюсь, что смог вам помочь и объяснить как правильно строить проекции геометрического тела. Если у вас возникнут дополнительные вопросы, пожалуйста, задайте их.
