Второй чертеж: все виды детали выполнены без разрезов. Размеры проставлять не стала, т.к. их не указывают по невидимым линиям (для этого я и сделала разрезы. см. первый чертеж)
Третий чертеж - прямоугольная изометрия.
Четвертый чертеж - изометрия с вырезом 1/4 детали.
Объяснение:

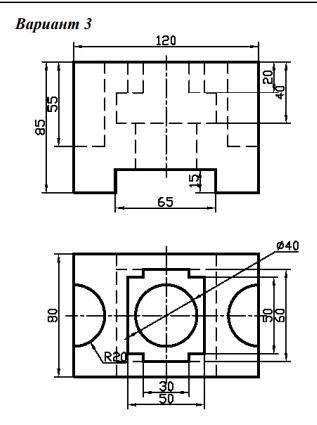

Первый чертеж:

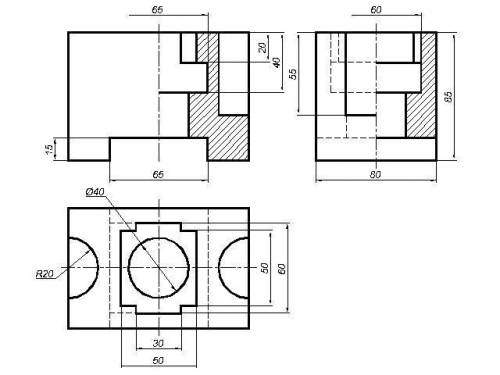

Вид спереди: 1/2 вида + 1/2 фронтального разреза
Вид слева: 1/2 вида + 1/2 профильного разреза

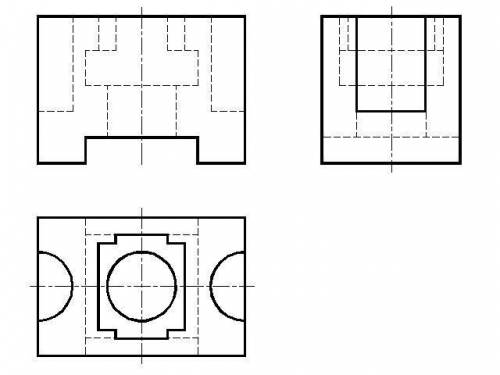

Второй чертеж: все виды детали выполнены без разрезов. Размеры проставлять не стала, т.к. их не указывают по невидимым линиям (для этого я и сделала разрезы. см. первый чертеж)

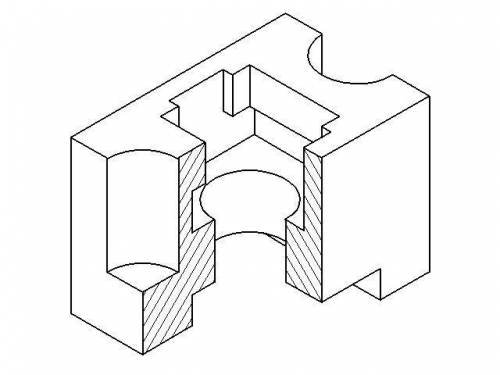

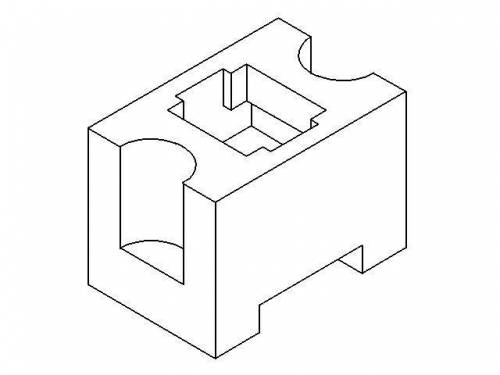

Третий чертеж - прямоугольная изометрия.
Четвертый чертеж - изометрия с вырезом 1/4 детали.
