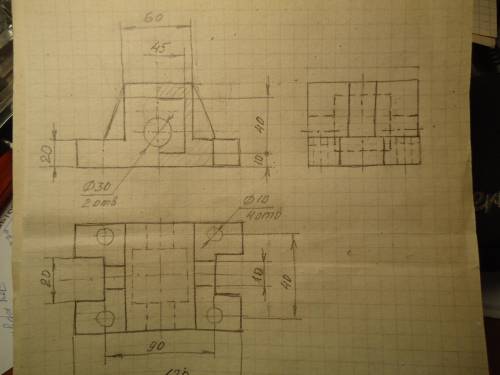

Эскиз чертежа детали из трёх проекций см. на фото.
На виде спереди выполнено соединение половины вида и половины разреза.
На первом фото расположен вид слева без разреза. На него я не наносила размеры.

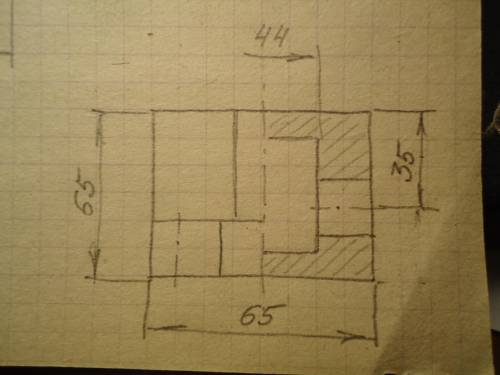

На втором фото показано то, что получится, когда выполним соединение половины вида и половины разреза, и как лучше расставить размеры.
Надеюсь, что смогла сделать правильно и вам.
