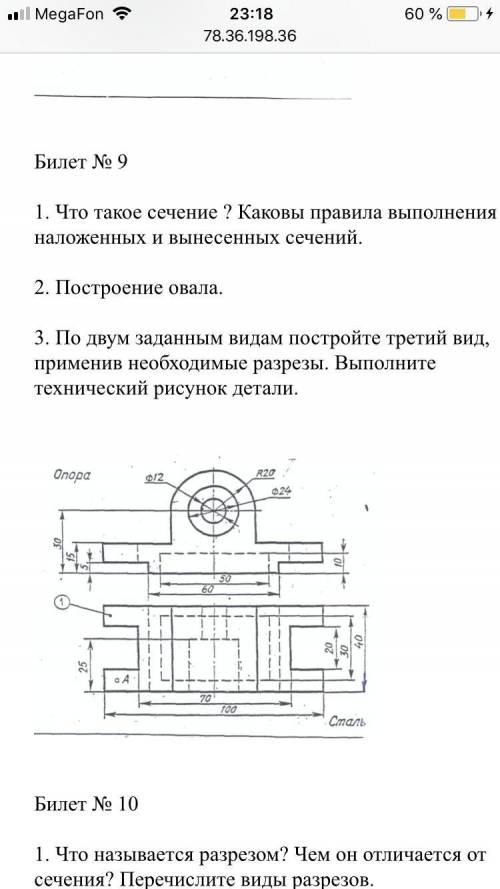

1. Что такое сечение ? Каковы правила выполнения наложенных и вынесенных сечений. 2. Построение овала.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

1.

Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. По расположению на чертеже сечения разделяются на вынесенные и наложенные. Вынесенные располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах.
