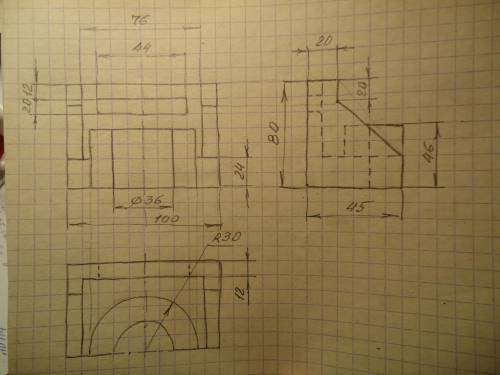

ответ: См. фото с эскизом чертежа детали.
Пояснения по виду сверху:
На виде сверху вам хорошо виден выступ вверх по ширине С боковыми выступами вперёд и наклонными поверхностями.
На горизонтальной поверхности детали расположен полуцилиндр с цилиндрическим вырезом до низа детали.
В вертикальной части детали есть прямоугольный вырез, который сверху не виден, поэтому он показан штриховой линией.
Так понятней. Надеюсь, что
