Графическая работа N 14 Чертеж детали с применением разреза

На листе формата А4 выполните вид слева и постройте целе сообразный разрез одной из деталей (рис. 201а). Нанесите размеры.
быстрее
​

Объяснение:

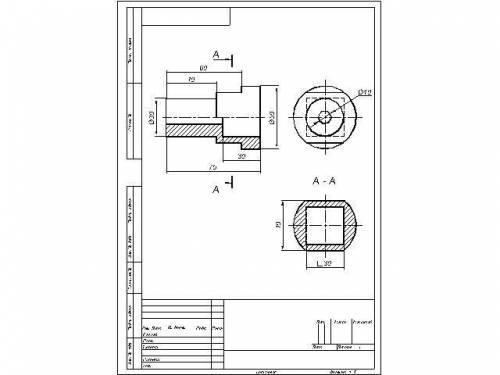

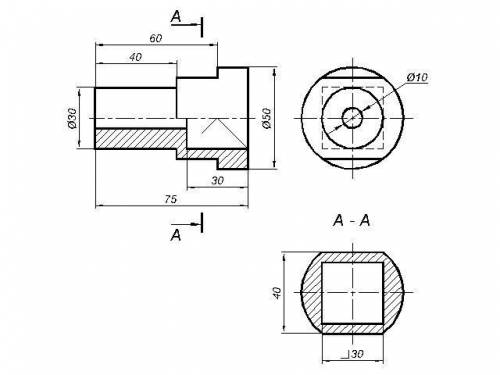

Главный вид выполнила как 1/2 вида + 1/2 фронтального разреза.

А-А - сечение, которое показывает, что внутреннее отверстие имеет квадратную форму и на внешнем диаметре 50 мм сняты лыски под размер 40 мм.
