Когда секущая плоскость режет тело вращения, то границы этого тела показывают, а в данном случае режут цилиндрическое отверстие, которое является телом вращения.
3) Сечением называется изображение поверхности детали, которая соприкоснулась с секущей плоскостью.

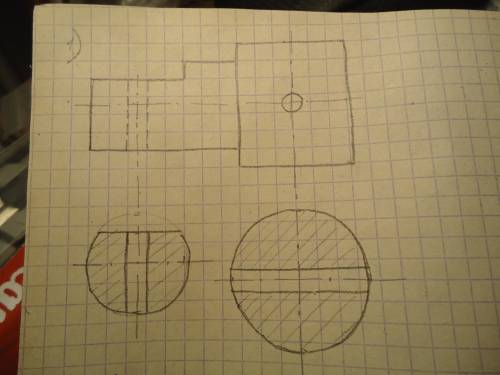

1) Построение чертежа и сечений см. на фото.

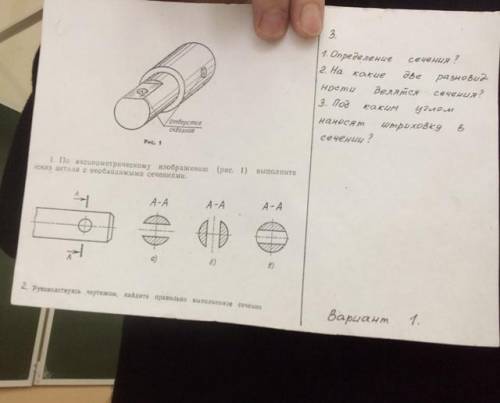

2) Правильное сечение: в.
Когда секущая плоскость режет тело вращения, то границы этого тела показывают, а в данном случае режут цилиндрическое отверстие, которое является телом вращения.
3) Сечением называется изображение поверхности детали, которая соприкоснулась с секущей плоскостью.
Сечения делятся на наложенные и вынесенные.
Штриховка сечения выполняется под углом 45°.
