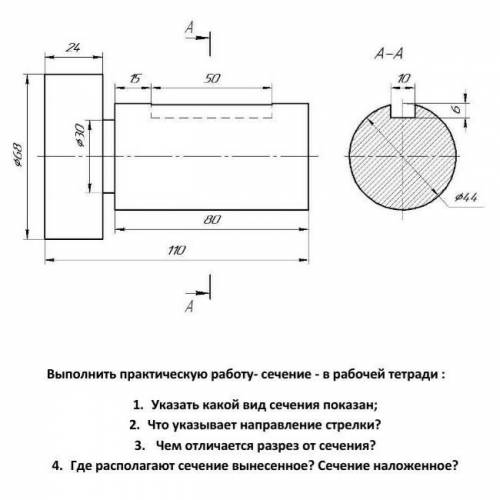

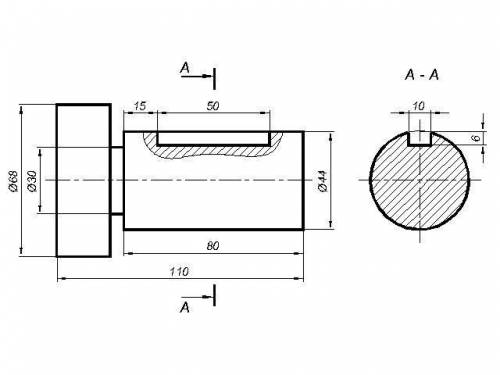

Перечертила Ваше задание, сделав на главном виде местный разрез, т.к. размеры не указывают по невидимым линиям.
1. Вынесенное сечение А-А - показывает ширину и глубину шпоночного паза. Построено в проекционной связи с видом (на одной оси).
2. Направление стрелки показывает направление взгляда.

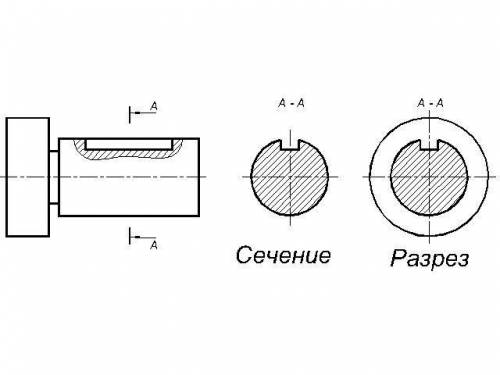

3. Смотрите второй чертеж - поменяла направление взгляда.
Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.
Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости.
4. Вынесенное сечение по построению и расположению должно соответствовать направлению, указанными стрелками. Допускается располагать сечение на любом месте поля чертежа.

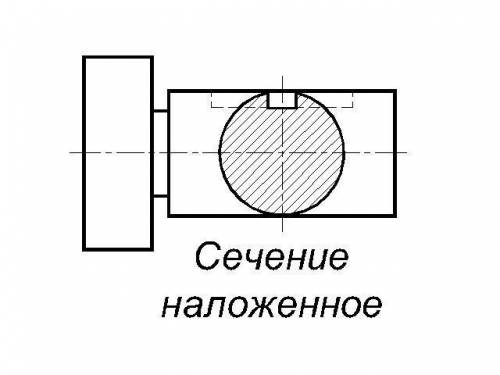

Наложенное сечение (см. третий чертеж) изображают в месте расположения наложенного сечения.
