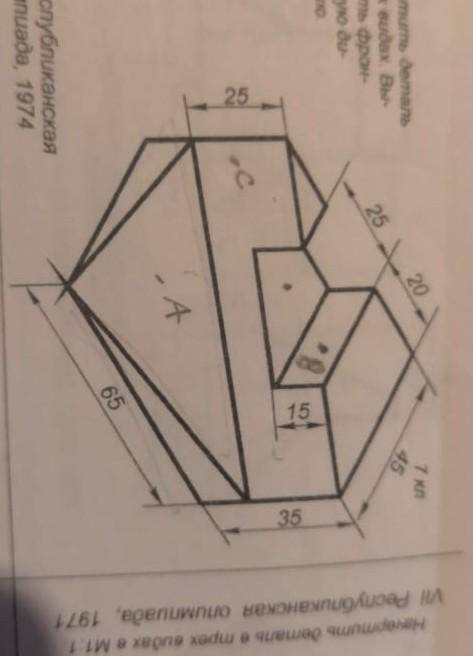

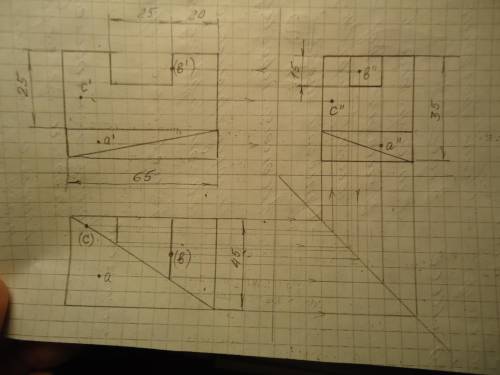

Три проекции и фронтальную диметрию детали см. на фото.
Чертёж выполнен от руки с сохранением пропорций на глаз, а размеры проставлены действительные.

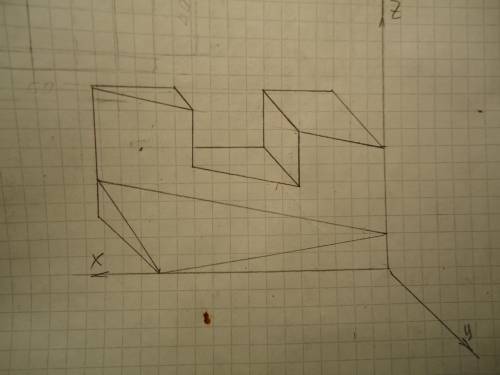

Диметрия строилась точно по размерам. Будете строить, не забудьте, что по оси у и параллельно ей размер надо уменьшать в два раза.
На чертежи нанесены проекции точек А, В, С.
Горизонтальные проекции: а,в,с.
Фронтальные проекции: а¹, в¹, с¹.
Профильные проекции: а¹¹, в¹¹, с¹¹.
Если вы обозначаете точки на проекциях а¹, а¹¹, а¹¹¹, то замените индексы у букв.
Некоторые буквы стоят в скобках, это значит, что они не видны.
Надеюсь, что смогла вам
Мне было интересно, это действительно задание для 7-го класса?
