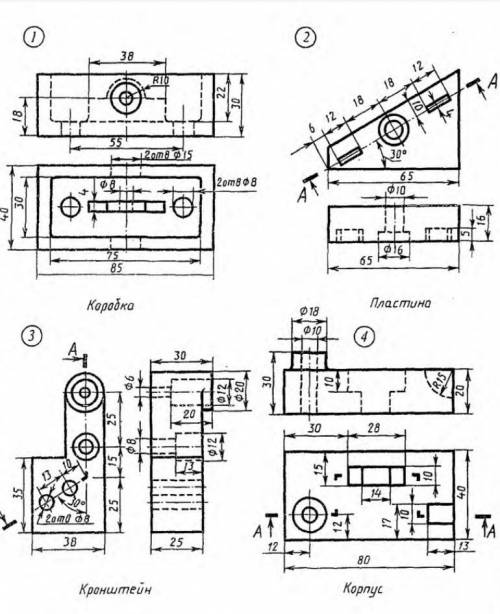

1.Соединить половину фронтального разреза с половиной вида спереди 2.Заменить вид слева разрезом А-А 3.Заменить вид спереди разрезом А-А 4.Заменить вид спереди разрезом А-А

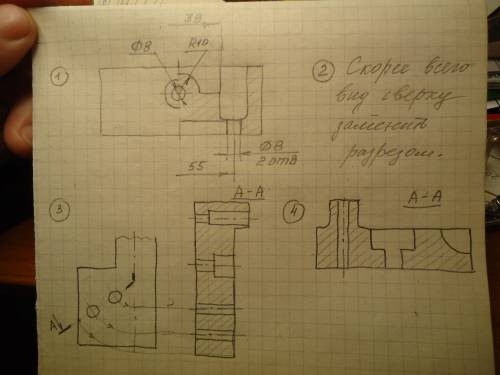

ответ: Построение разрезов для заданий 1,3,4 см. на фото.
Объяснение:
1) Выполнено соединение половины вида и половины разреза на фронтальной проекции детали.
2) Наверно вы ошиблись с текстом для задания №2. Я думаю, что здесь надо заменить не вид спереди, а вид сверху разрезом А-А. Я права?
3) Наверно вы ошиблись с текстом для задания №3. Я думаю, что в этом задании надо заменить не вид спереди, а вид слева.
Чтобы выполнить разрез на виде слева, необходимо от точки преломления разреза на вертикальной оси сделать поворот вниз до оси с циркуля и изменить на виде слева положение двух нижних отверстий и нижней границы изображения вида.
ответ: Построение разрезов для заданий 1,3,4 см. на фото.
Объяснение:
1) Выполнено соединение половины вида и половины разреза на фронтальной проекции детали.
2) Наверно вы ошиблись с текстом для задания №2. Я думаю, что здесь надо заменить не вид спереди, а вид сверху разрезом А-А. Я права?
3) Наверно вы ошиблись с текстом для задания №3. Я думаю, что в этом задании надо заменить не вид спереди, а вид слева.
Чтобы выполнить разрез на виде слева, необходимо от точки преломления разреза на вертикальной оси сделать поворот вниз до оси с циркуля и изменить на виде слева положение двух нижних отверстий и нижней границы изображения вида.
4) Вид спереди заменён на разрез А-А.
Надеюсь, что смогла вам
