Инженерная графика 1.основной вид

2. Вид слева

3. Вид сверху


Нужно сдать не могу справиться

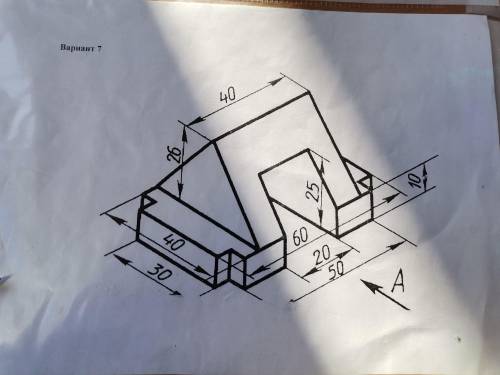

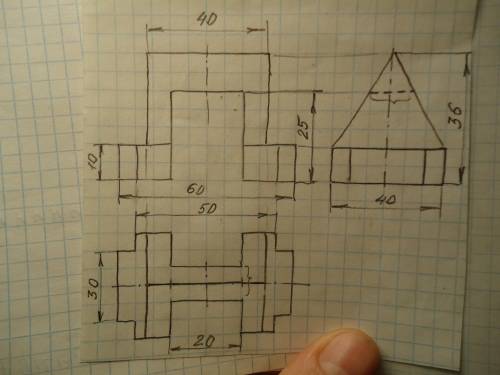

ответ: Комплексный чертёж из трёх проекций детали см. на фото.

( Чертёж выполнен от руки с сохранением пропорций на глаз).

Одну из величин пришлось брать на виде слева и отступать размер на виде сверху с учётом этой величины. Я отметила её фигурной скобкой.

    Надеюсь, что смогла вам
