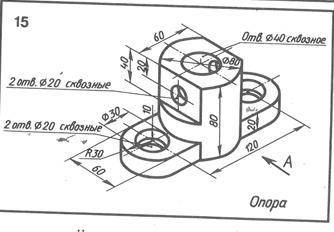

Вычертите оси координат. 2 Вычертите три проекции модели (горизонтальную, фронтальную, профильную) по вариантам. 3 Обозначьте фронтальный и профильный разрез. 4 Проставьте размеры.
1. Вычерчивание осей координат:
- На бумаге или в чертежном приборе рисуем две перпендикулярные линии, одну горизонтальную (означим ее как X) и другую вертикальную (означим ее как Y).
- На половине прямой X, отмечаем начало координат (0,0), где они пересекаются.
- По направлению вправо на линии X отмечаем положительные значения (1, 2, 3, и т.д.), а по направлению влево - отрицательные (-1, -2, -3, и т.д.).
- По направлению вверх на линии Y отмечаем положительные значения (1, 2, 3, и т.д.), а по направлению вниз - отрицательные (-1, -2, -3, и т.д.).
2. Вычертывание проекций модели:
- У нас есть три проекции модели: горизонтальная, фронтальная и профильная.
- Горизонтальная проекция показывает, как выглядит модель сверху. В нашем случае, это выглядит как прямоугольник, где нарисованы только видимые контуры.
- Фронтальная проекция показывает, как выглядит модель спереди. В нашем случае, это выглядит как прямоугольник, где нарисованы только видимые контуры.
- Профильная проекция показывает, как выглядит модель сбоку. В нашем случае, это выглядит как прямоугольник, где нарисованы только видимые контуры.
3. Обозначение фронтального и профильного разрезов:
- Фронтальный разрез обозначается перпендикулярным накрещивом линией на чертеже фронтальной проекции. Он показывает нам, как модель выглядит внутри.
- Профильный разрез обозначается тем же перпендикулярным накрещивом линией на чертеже профильной проекции. Он также показывает нам, как модель выглядит внутри.
4. Проставление размеров:
- Размеры используются для измерения длин, высот, ширин и других характеристик модели.
- Размеры обычно проставляются с помощью специальных значений на чертеже или с помощью размерных линий и стрелок.
- На чертеже проставляются размеры между различными элементами модели и относительно осей координат.
Надеюсь, эта подробная информация поможет вам лучше понять и выполнить данное задание. Если у вас возникнут дополнительные вопросы, я буду рад помочь!
