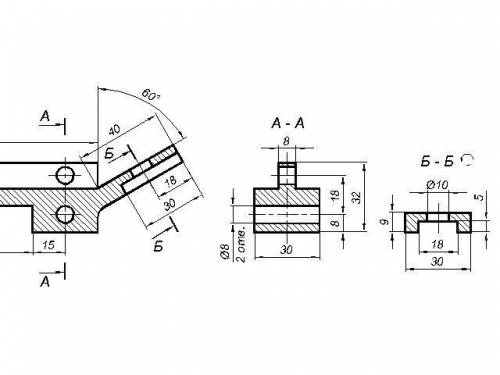

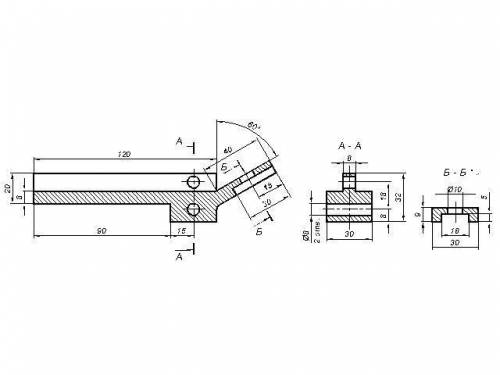

Главный вид заменила фронтальным разрезом, т.к. размеры не указывают по невидимым линиям (штриховым).

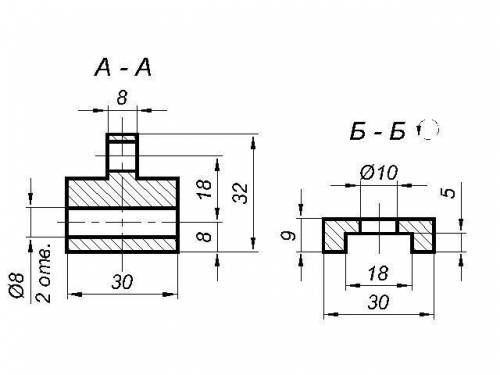

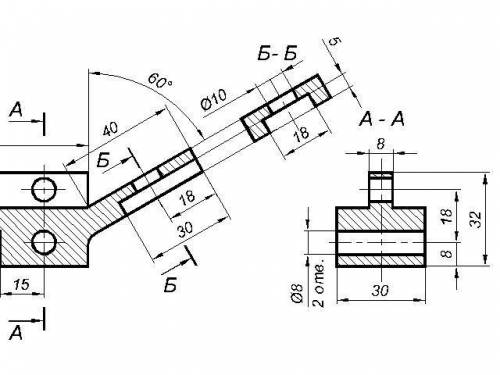

Четвертый чертеж - показано построение сечения Б-Б, затем я его перевернула, указав значком, что сечение повернуто (окружность со стрелкой). Можно оставить и без поворота.
Объяснение:
Главный вид заменила фронтальным разрезом, т.к. размеры не указывают по невидимым линиям (штриховым).
Четвертый чертеж - показано построение сечения Б-Б, затем я его перевернула, указав значком, что сечение повернуто (окружность со стрелкой). Можно оставить и без поворота.
Удачи Вам!
