Чтобы ответить на ваш вопрос и выполнить разрез детали, мы должны учитывать особенности её конструкции и направление разреза должно быть целесообразным для дальнейшего анализа или изготовления.

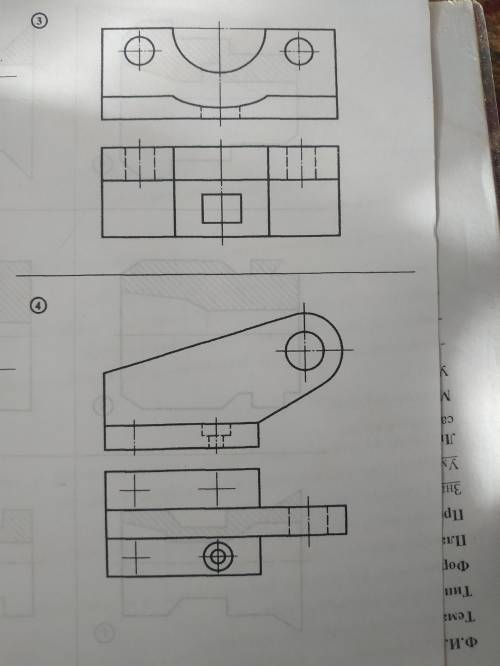

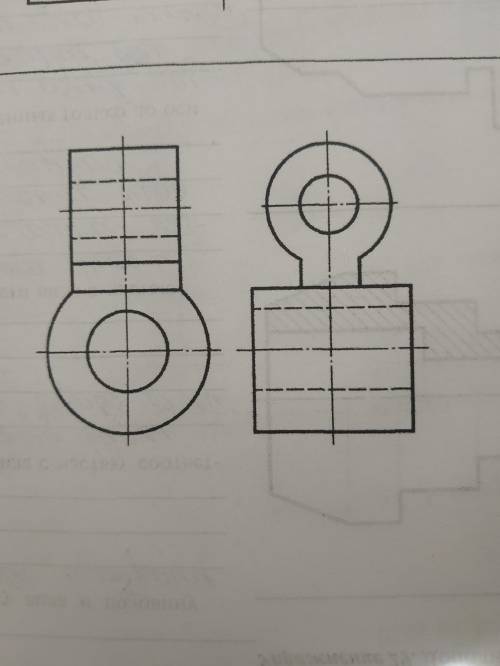

В данном случае, нам дана деталь на чертеже, и у нас есть несколько возможных вариантов разреза для работы с ней.
Начнем с простейшего варианта. Разрежем деталь поперек на две части вдоль плоскости, заданной горизонтальной линией на чертеже.
Почему выбираем именно такой вариант? Видим на чертеже, что деталь имеет прямоугольную форму и несимметричную конфигурацию, а разрез поперек позволит нам раскрыть внутреннюю структуру и видеть добавочные детали, скрытые от нас в самом начале. Это поможет нам лучше понять, как устроена данная деталь и как она может быть изготовлена.
Вот пошаговое решение:
1. Напротив заданной горизонтальной линии рисуем нижнюю границу будущего разреза.
2. Продолжаем линию с обеих сторон детали, чтобы нарисовать вертикальные линии на чертеже, ограничивающие разрез.
3. Расширяем вертикальные линии вверх и вниз, чтобы они превратились в отрезки достаточной длины.
4. Проводим отрезки параллельно вертикальным линиям, соединяющим их.
5. Удаляем незавершенные линии и результатом будет целесообразный разрез детали.
Таким образом, мы разрезали деталь пополам и получили возможность видеть её внутреннюю структуру.
Есть и другие возможные варианты разреза, которые могут быть целесообразны в зависимости от целей работы с данной деталью.
