Объяснение:
Извините, но Вы не указали какой разрез нужен.

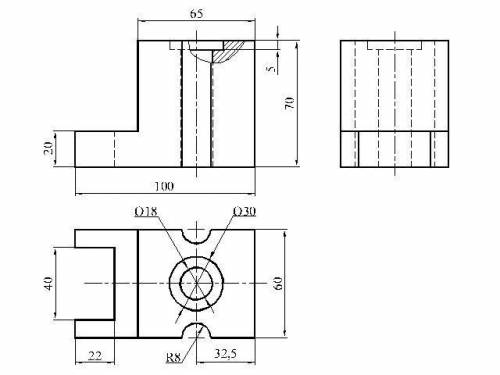

На первом чертеже сделала местный разрез на главном виде, чтобы показать глубину отверстия диаметром 30 мм.

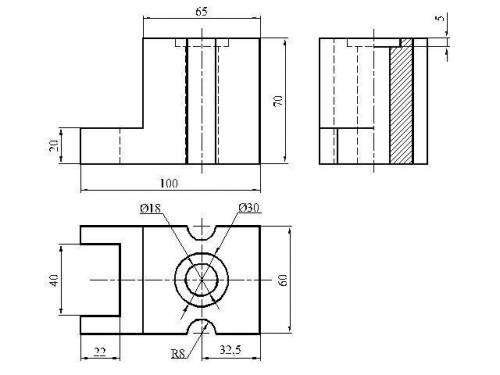

На втором чертеже соединила 1/2 вида слева с 1/2 профильного разреза.
