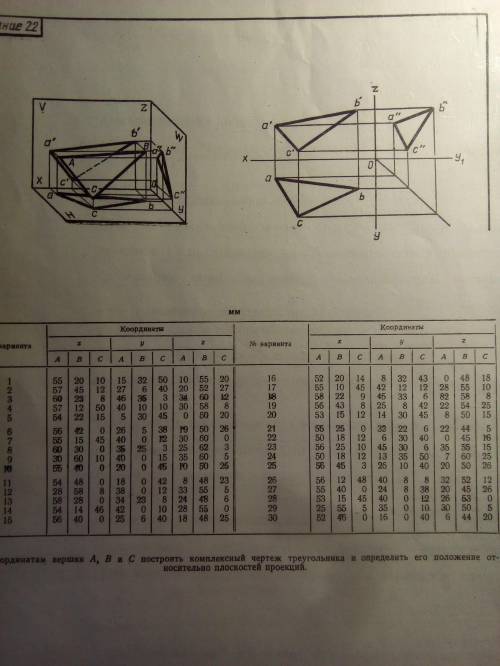

В нижней части листа я выписала координаты точек А,В,С для варианта №11. Проведите две взаимно перпендикулярные оси и обозначьте х, у, у₁, z. Длину каждой из осей выберите 70 мм.
Для точки А я подписала на чертеже значения по осям х,у,z, так вам будет понятнее. Аналогично найдите на чертеже координаты точек В и С. Постройте проекции треугольника АВС.
При построении проекций треугольника и самого треугольника АВС на плоскостях H, V и W учтите,что по осям х и z размеры действительные, а по оси у они в два раза меньше.
Внизу листа я записала, что ΔАВС не параллелен плоскостям проекций и не перпендикулярен им, но точка В∈V и С∈W.
Записывать это на листе с чертежом не нужно, но надо быть готовым ответить, как расположен треугольник относительно плоскостей проекций.

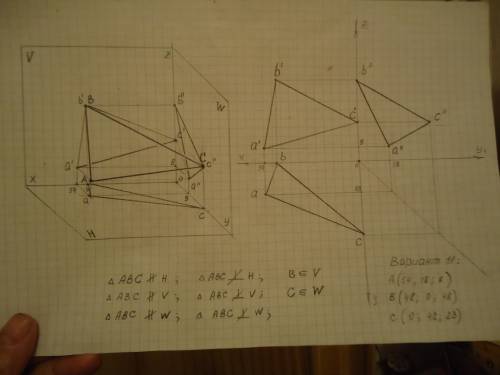

ответ: Выполнение варианта 11 см. на фото.
Объяснение:
В нижней части листа я выписала координаты точек А,В,С для варианта №11. Проведите две взаимно перпендикулярные оси и обозначьте х, у, у₁, z. Длину каждой из осей выберите 70 мм.
Для точки А я подписала на чертеже значения по осям х,у,z, так вам будет понятнее. Аналогично найдите на чертеже координаты точек В и С. Постройте проекции треугольника АВС.
При построении проекций треугольника и самого треугольника АВС на плоскостях H, V и W учтите,что по осям х и z размеры действительные, а по оси у они в два раза меньше.
Внизу листа я записала, что ΔАВС не параллелен плоскостям проекций и не перпендикулярен им, но точка В∈V и С∈W.
Записывать это на листе с чертежом не нужно, но надо быть готовым ответить, как расположен треугольник относительно плоскостей проекций.
Надеюсь, что вам. Желаю удачи.
