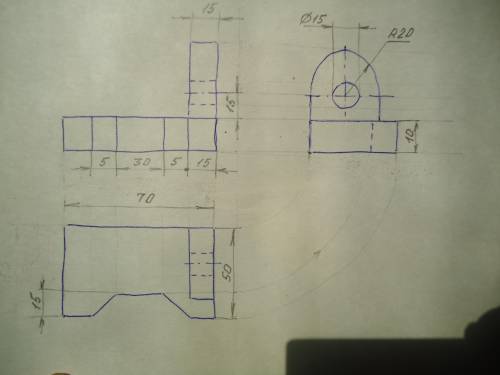

ответ: Чертёж из трёх проекций к рис. 1 см. на фото.
Объяснение:
рис.1 :
На чертеже нет размера по длине для верхней части детали. Можно предположить, что она равна 15 мм.
Размер 40 мм читался бы легко в том случае, если бы была ось симметрии, но её нет. Приходится считать, что удаления выемки от правой границы детали и от левой её границы одинаковы и равны (70-40):2=15 (мм). Поэтому при проставлении размеров необходимо указывать удаление от правого края детали, а также остальные размеры по длине вместо размера 40 мм.
рис.2
По чертежу есть вопросы, которые возникают из-за несоответствия друг другу некоторых линий. Это касается выреза в левой части детали.
Если этот вырез выполнен (см. вид сверху) на всю высоту основания детали, то на виде спереди должна быть вертикальная штриховая линия на всю высоту основания там, где заканчивается этот вырез, но его нет.
На виде спереди есть горизонтальная штриховая линия на такую же глубину, но она не продолжается вверх, значит она направлена вниз и закрыта сплошной основной линией.
Но если этот вырез по высоте - только нижняя половина высоты основания, то тогда на виде сверху левая граница детали должна быть выполнена сплошной основной линией, а сам вырез должен быть показан штриховой линией. Возникает много вопросов по поводу несоответствия вида спереди виду сверху.
Посоветуйтесь с учителем по поводу правильности чертежа.
ответ: Чертёж из трёх проекций к рис. 1 см. на фото.
Объяснение:
рис.1 :
На чертеже нет размера по длине для верхней части детали. Можно предположить, что она равна 15 мм.
Размер 40 мм читался бы легко в том случае, если бы была ось симметрии, но её нет. Приходится считать, что удаления выемки от правой границы детали и от левой её границы одинаковы и равны (70-40):2=15 (мм). Поэтому при проставлении размеров необходимо указывать удаление от правого края детали, а также остальные размеры по длине вместо размера 40 мм.
рис.2
По чертежу есть вопросы, которые возникают из-за несоответствия друг другу некоторых линий. Это касается выреза в левой части детали.
Если этот вырез выполнен (см. вид сверху) на всю высоту основания детали, то на виде спереди должна быть вертикальная штриховая линия на всю высоту основания там, где заканчивается этот вырез, но его нет.
На виде спереди есть горизонтальная штриховая линия на такую же глубину, но она не продолжается вверх, значит она направлена вниз и закрыта сплошной основной линией.
Но если этот вырез по высоте - только нижняя половина высоты основания, то тогда на виде сверху левая граница детали должна быть выполнена сплошной основной линией, а сам вырез должен быть показан штриховой линией. Возникает много вопросов по поводу несоответствия вида спереди виду сверху.
Посоветуйтесь с учителем по поводу правильности чертежа.
Желаю успехов.
