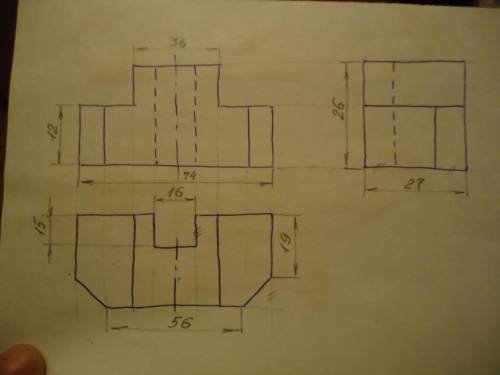

ответ: Построение трёх видов см. на фото.
Объяснение:
Чертёж построен от руки. Т.к. размеры просматриваются на чертеже плохо, проверьте их правильность.
На виде сверху и виде слева помечены равные отрезки двойными и тройными штрихами, чтобы вам легче было строить.
Размер 9 мм на виде спереди заменён на размер 56 мм на виде сверху, т.к. правильнее ставить размер с учётом симметричности детали.
Желаю удачи.
