9класс, 100 . сделать 3 вида болтового соединения по данным с фото, будет здорово, если проставите размеры

Объяснение:

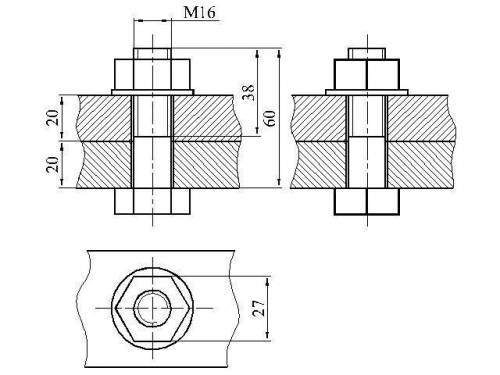

Размер 27 - под ключ

Второй и третий чертежи - все детали с размерами - их чертить Вам не нужно.

На сборочном чертеже можно не показывать размер длины резьбовой части болта (38 мм)

УДАЧИ ВАМ!
