Объяснение:

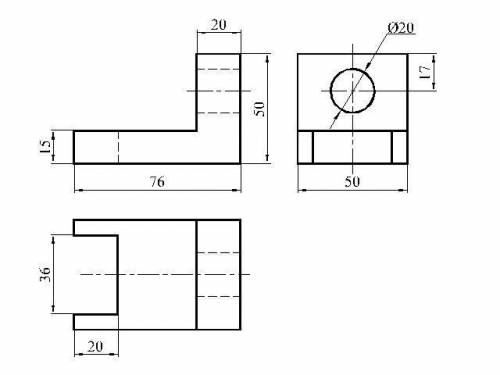

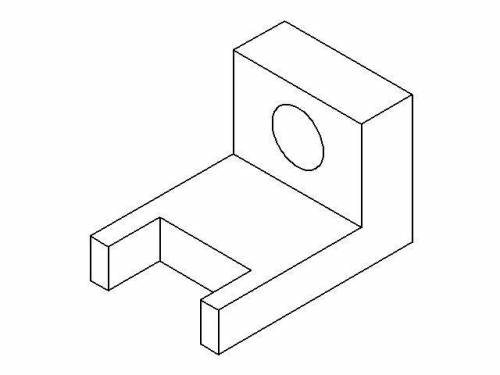

Изучив, как проставлены размеры на чертеже в задании, я поняла, что на Вашем чертеже деталь должна выглядеть так - см. мои чертежи.

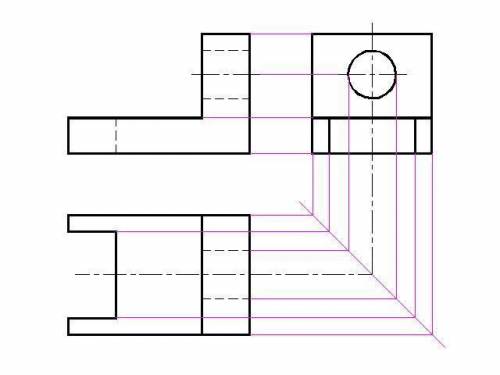

То есть в задании есть главный вид (спереди) и вид сверху, а нужно начертить вид слева, что я и сделала.
Удачи Вам!
