а) Деталь состоит из трёх цилиндров, на правом из них с одной стороны выполнена фаска (это срез под 45°). Поэтому одной проекции ( вида спереди) вполне достаточно, чтобы понятен был внешний вид детали и удобно было расставить размеры.
Сечение лучше расположить внизу на продолжении секущей плоскости, обозначенной вертикальной штрихпунктирной линией.
Размеры продольного паза покажите на сечении, например 5 мм -ширина и 5 мм -глубина.
Я поставила на чертеже произвольные свои размеры.
Справа, на месте вида слева я показала ещё раз разрез, чтобы было понятно, какое занижение верхнего контура цилиндра надо сделать и какая глубина выемки. На чертеже это может быть окружность с выемкой в тонких линиях, которую потом надо будет стереть.

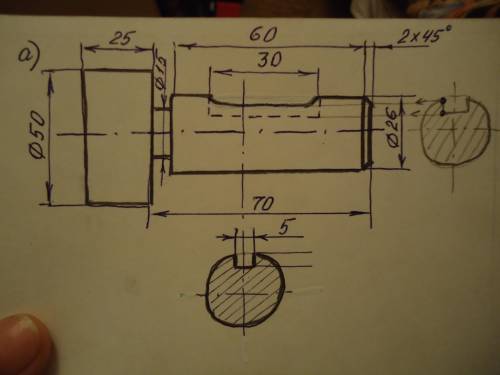

ответ: Чертёж изображён на фото.
Объяснение:
а) Деталь состоит из трёх цилиндров, на правом из них с одной стороны выполнена фаска (это срез под 45°). Поэтому одной проекции ( вида спереди) вполне достаточно, чтобы понятен был внешний вид детали и удобно было расставить размеры.
Сечение лучше расположить внизу на продолжении секущей плоскости, обозначенной вертикальной штрихпунктирной линией.
Размеры продольного паза покажите на сечении, например 5 мм -ширина и 5 мм -глубина.
Я поставила на чертеже произвольные свои размеры.
Справа, на месте вида слева я показала ещё раз разрез, чтобы было понятно, какое занижение верхнего контура цилиндра надо сделать и какая глубина выемки. На чертеже это может быть окружность с выемкой в тонких линиях, которую потом надо будет стереть.
Желаю удачи.
