Объяснение:

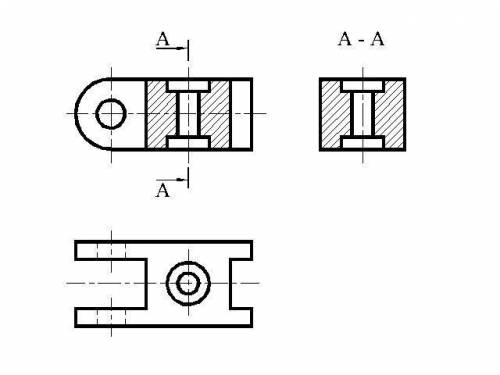

Главный вид заменен фронтальным разрезом. Обозначать его не нужно, т.к. выполнен по оси симметрии (см. вид сверху)
Вид слева заменен профильным разрезом - а вот его обозначить надо (А-А), т.к. деталь не симметричная (см. главный вид)

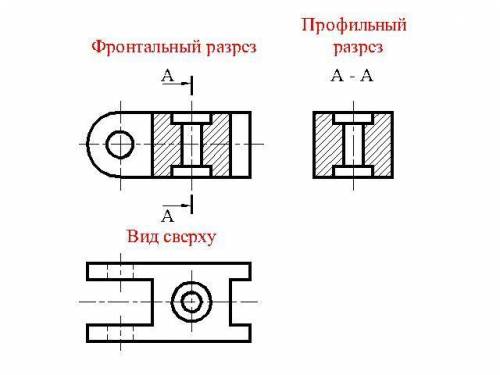

На втором чертеже указала где какой вид или разрез - Вам на своем чертеже наносить эти надписи не нужно.
