К сожалению я не смогла проставить два размера из-за того, что они размыты. На этих размерных линиях стоят вопросительные знаки.
При построении изометрии легче всего сначала построить главный вид детали в плоскости ХZ, а затем удаляться параллельно оси Y на ширину детали и достраивать выемки и сквозное отверстие.
Цилиндрическое отверстие на изометрической проекции всегда выглядит в виде овала, построенного по специальному алгоритму построения овалов с ромба. Желаю удачи.

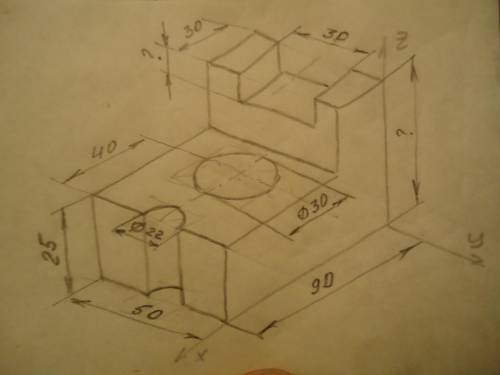

ответ: См. изометрию на фото.
Объяснение:
К сожалению я не смогла проставить два размера из-за того, что они размыты. На этих размерных линиях стоят вопросительные знаки.
При построении изометрии легче всего сначала построить главный вид детали в плоскости ХZ, а затем удаляться параллельно оси Y на ширину детали и достраивать выемки и сквозное отверстие.
Цилиндрическое отверстие на изометрической проекции всегда выглядит в виде овала, построенного по специальному алгоритму построения овалов с ромба. Желаю удачи.
