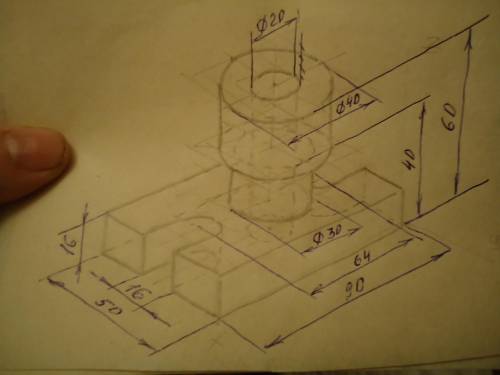

ответ:См.изображение изометрической проекции на фото.
Чтобы ответ дать быстрее, я выполняла его от руки.
Объяснение:
При построении каждой из окружностей, которые на этом изображении представляют собой овалы, вам необходимо найти центр окружности, провести оси ОХ и ОУ, отступить по этим осям R данной окружности и построить в тонких линиях ромб. Затем с циркуля по правилам построения овала построить данный овал. Но у вас в детали таких овалов 3 крупных в центре и два маленьких по бокам детали.
Если необходимо показывать и все невидимые линии, то придётся строить ещё 4 овала, но уже штриховой линией.
Я специально не стирала линии построения и построила штриховые линии на изображении. Желаю удачи.
