По данному виду и наглядному изображению выполните чертеж детали в трех видах. Нужным цветом постройте проекции обозначенных ребра и грани. Определите: какой точке обозначенной буквой соответствует цифра на виде спереди, постройте проекции заданных точек и правильно обозначьте их буквами.

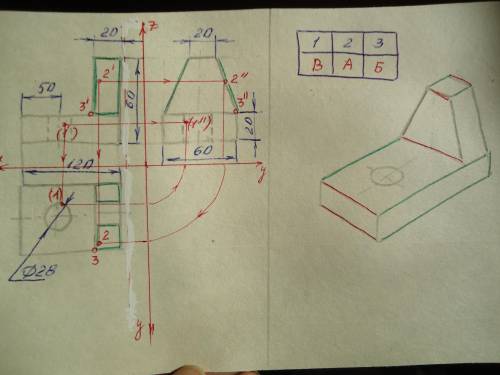

ответ: Чертёж из трёх проекций см. на фото. Там же таблица с точками.

Объяснение:Ручкой проставлены размеры, которые на чертеже надо выполнять карандашом Т тонкой сплошной линией.

На чертеже из трёх проекций зелёным цветом показаны грани, которые не параллельны ни одной из плоскостей проекций.

Красным цветом показано построение точек на проекциях.  Точка 1 на всех проекциях - невидимая точка, поэтому правильнее брать её в круглые скобки.

На наглядном изображении зелёным цветов выделены рёбра, которые проецируются на фронтальную плоскость в натуральную величину, т.к. они ей параллельны. Красным цветом выделены рёбра, которые проецируются на фронтальную плоскость в точку, т.к. они перпендикулярны к ней. С искажением проецируются рёбра, которые проведены простым карандашом.

Кажется ответила на все вопросы. Удачи!
