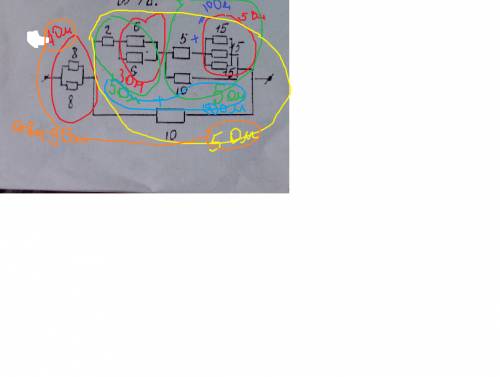

Начинаем рассматривать справа 1. блок 3 по 15 сопротивление равно 15/3=5 Ом (красная) оно соединено последовательно с 5 Ом (синяя) 5+5=10 Ом и все параллельно с 10 Ом сопротивление 10/2=5 Ом (зеленая)
2, блок 2 по 6 Ом сопротивление 6/2=3 Ом (красная) к нему последовательно 2 Ом сопротивление участка 2+3=5 Ом (зеленая) 1 и 2 последовательно 5+5=10 Ом ( голубая) и параллельно с 10 Ом 10/2=5 Ом ( желтая)

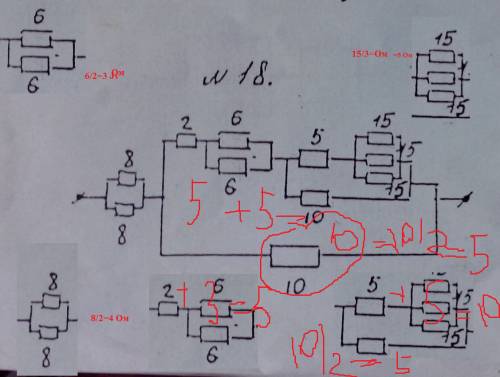

1. блок 3 по 15 сопротивление равно 15/3=5 Ом (красная)
оно соединено последовательно с 5 Ом (синяя)
5+5=10 Ом и все параллельно с 10 Ом сопротивление 10/2=5 Ом (зеленая)
2, блок 2 по 6 Ом сопротивление 6/2=3 Ом (красная)
к нему последовательно 2 Ом
сопротивление участка 2+3=5 Ом (зеленая)
1 и 2 последовательно 5+5=10 Ом ( голубая)
и параллельно с 10 Ом
10/2=5 Ом ( желтая)
3 блок 2 по 8 Ом сопротивление 8/2=4 Ом
и к ни 5 последовательно
общее 4+5=9 Ом
