Объяснение:

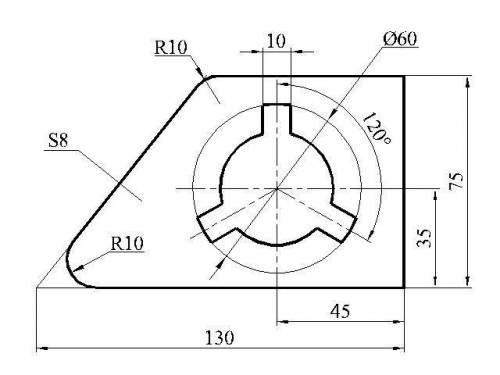

Деталь толщиной 8 мм, следовательно, нужен только главный вид, где S8 - обозначение толщины детали - см. первый чертеж.

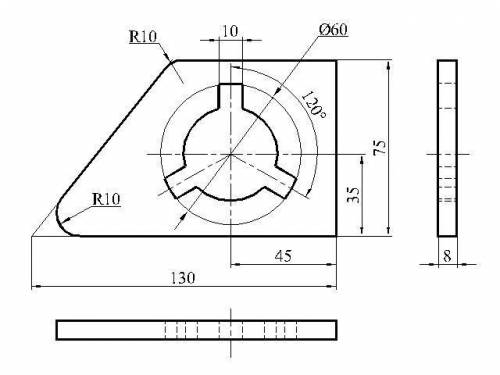

Второй чертеж выполнила с видами слева и сверху.
Объяснение:
Деталь толщиной 8 мм, следовательно, нужен только главный вид, где S8 - обозначение толщины детали - см. первый чертеж.
Второй чертеж выполнила с видами слева и сверху.
